Arte generativa, fatta per essere plottata.

L’app completa senza limiti di tempo. Puoi aprire ed esplorare tutti i 50 pattern e strumenti e salvare i documenti di ogni pattern. L’esportazione è disponibile per i documenti con solo Trochoide in modalità prova; una licenza sblocca l’esportazione per ogni pattern.

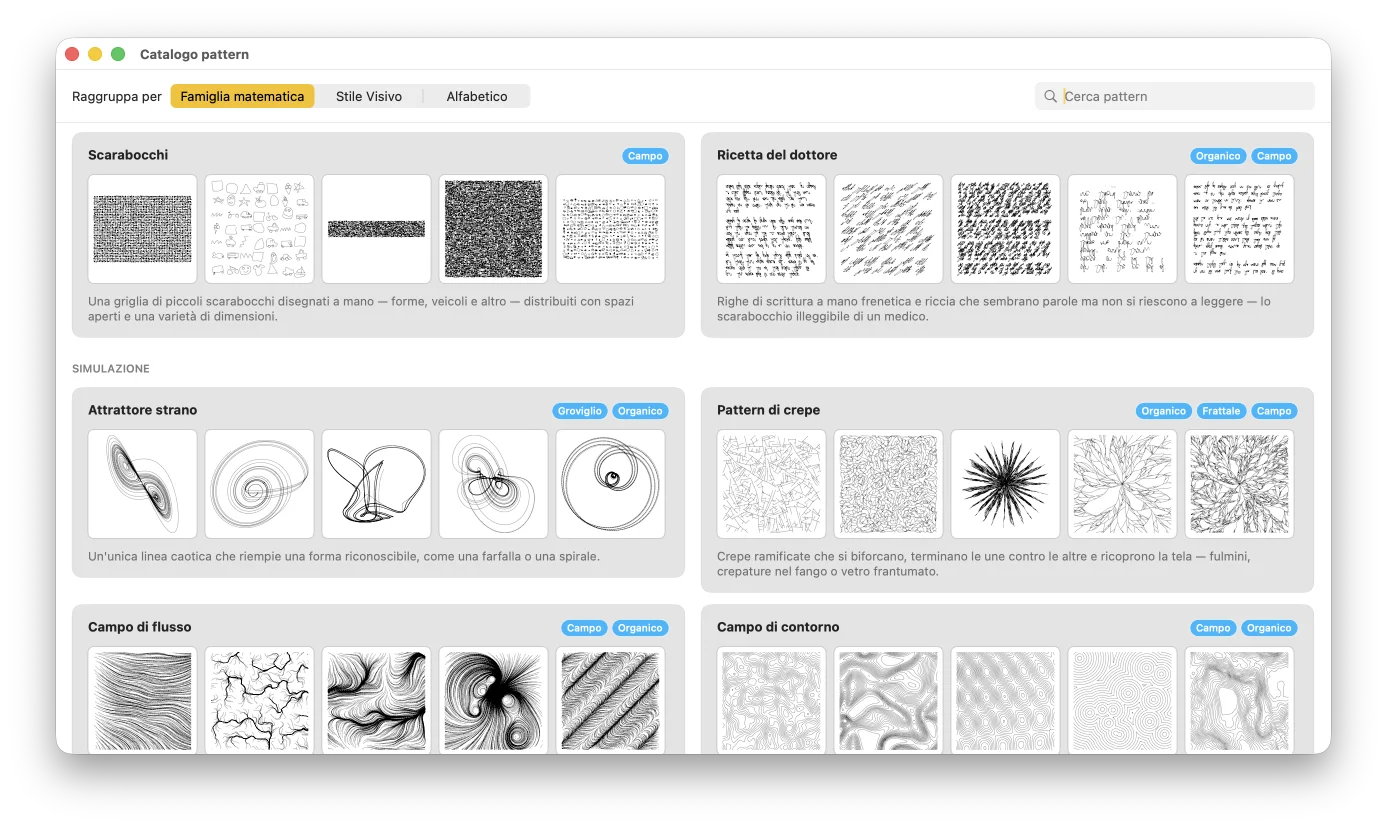

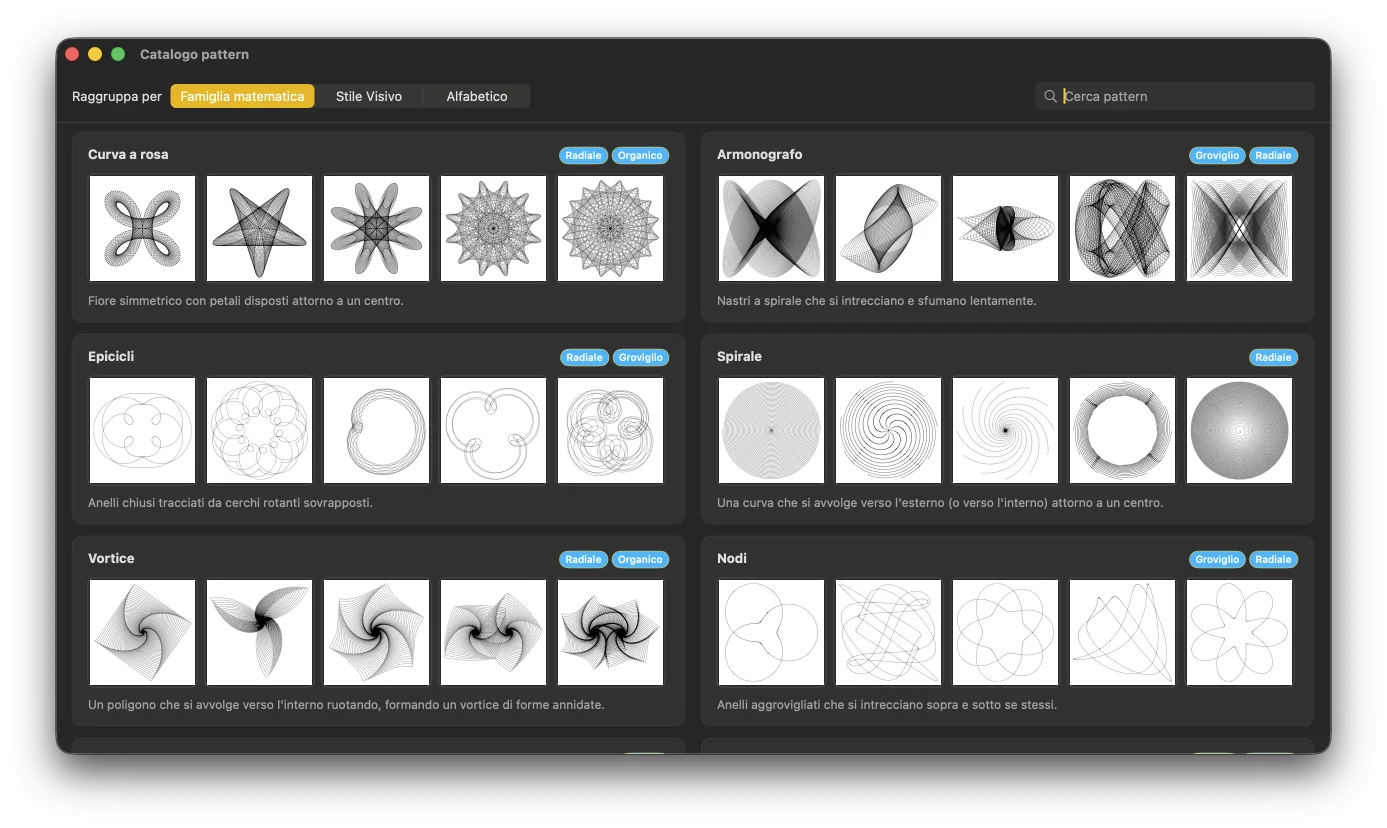

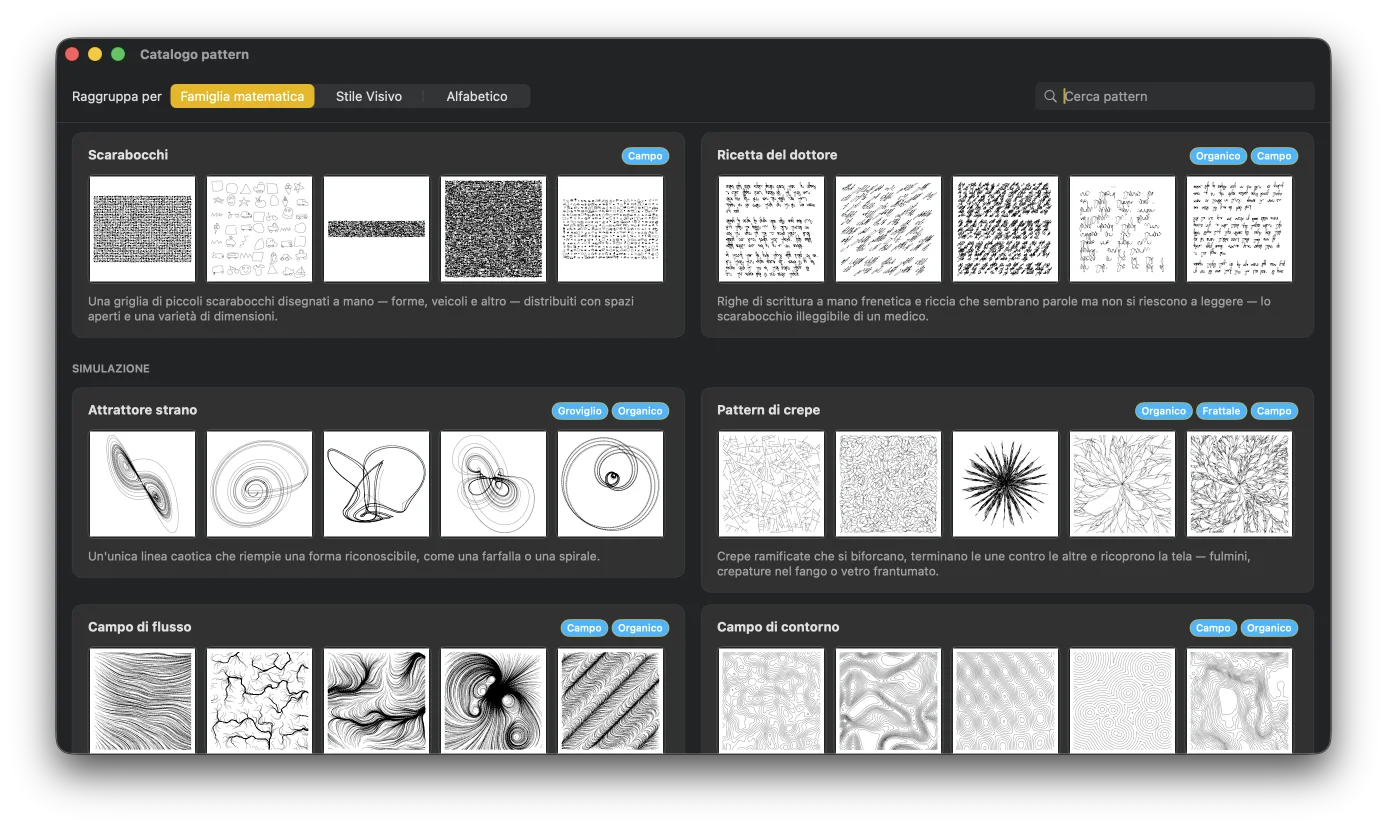

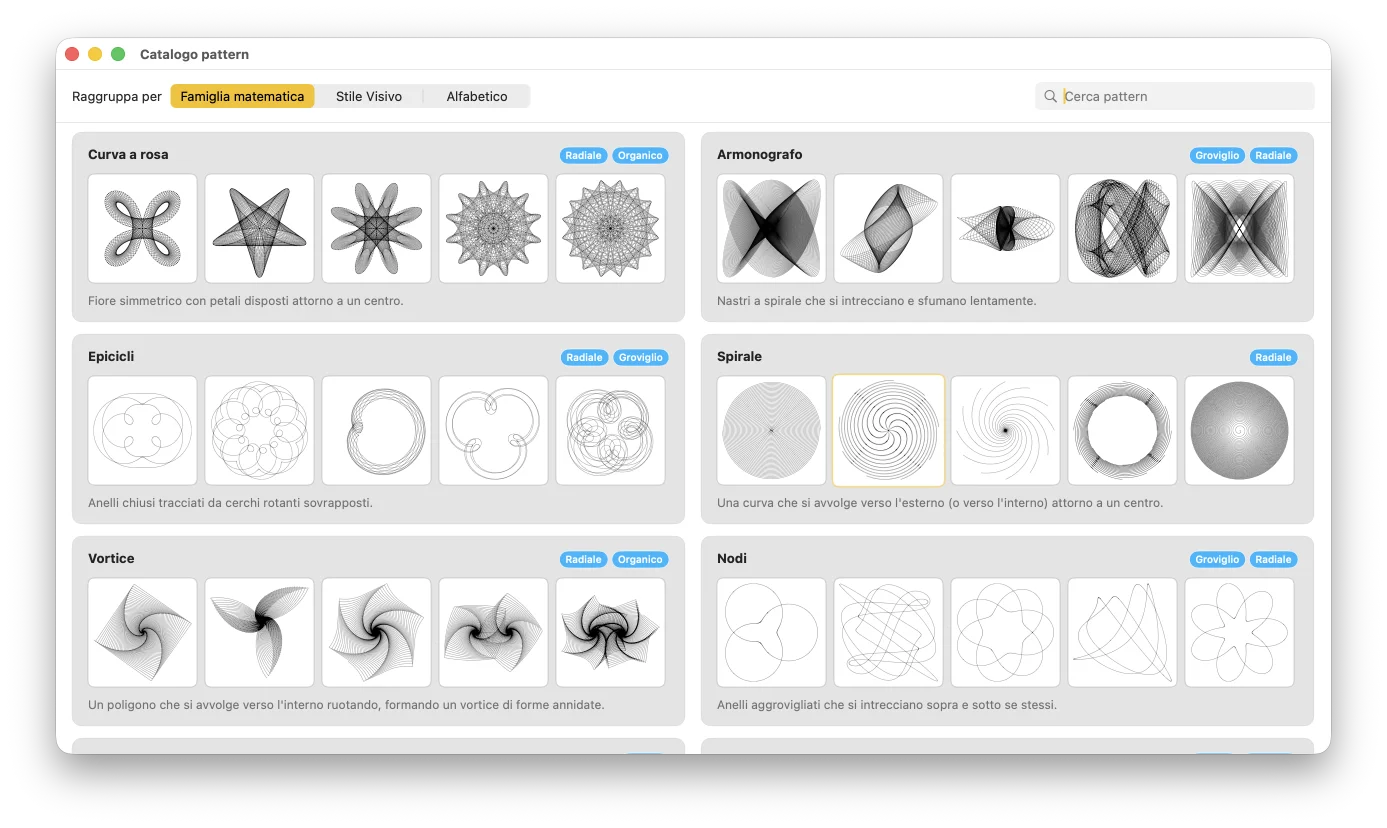

50 pattern, raggruppati in 8 famiglie: Curve, Forme, Punti, Multilinea, Tassellature, Griglie e Packing, Sistemi generativi e Simulazione. Molti pattern includono anche diversi Tipi integrati — ciascuno un design nettamente diverso — moltiplicando più volte il numero di variazioni. Ogni pattern è fornito con preset curati e gli slider a grana fine rendono la varietà pratica di fatto illimitata.

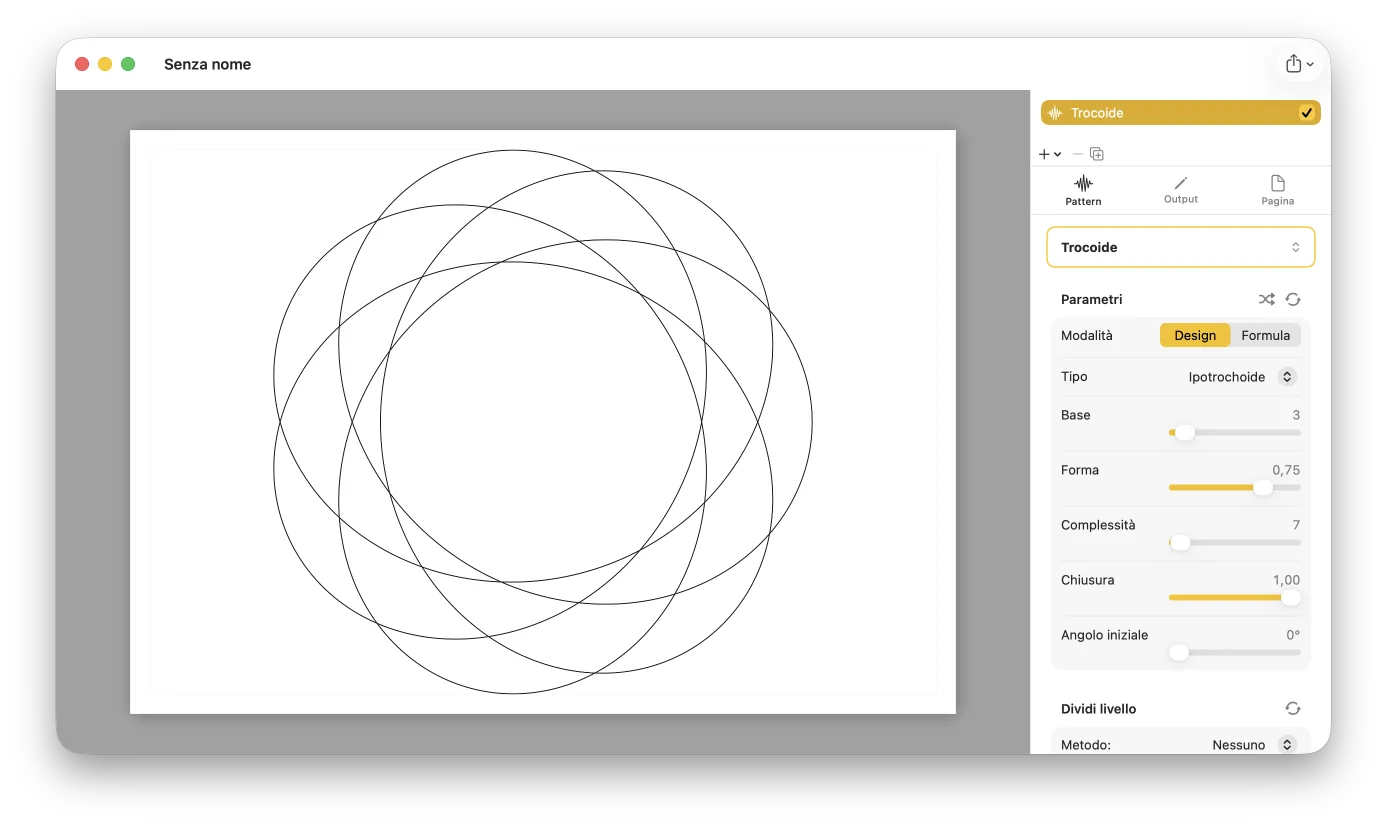

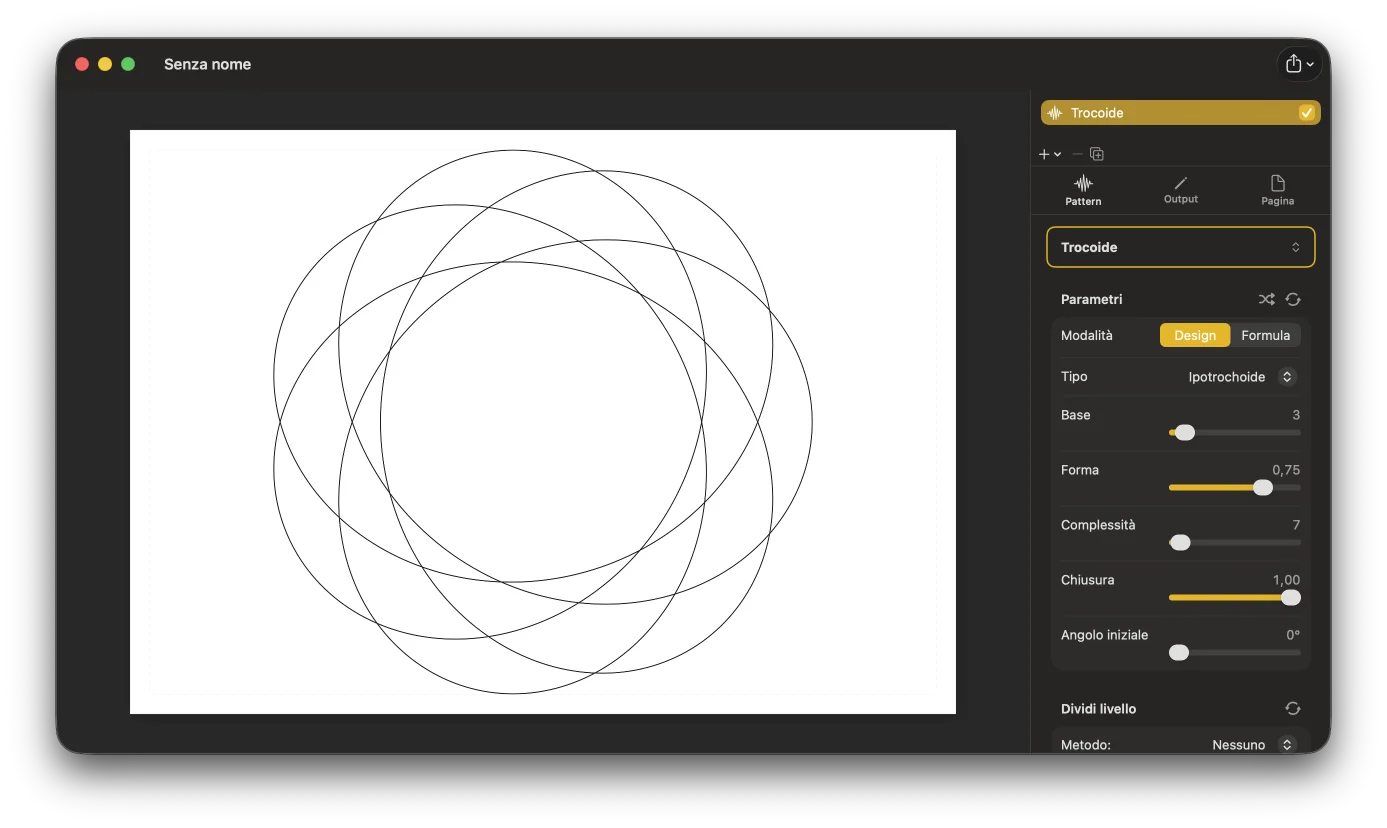

La modalità Design ti offre controlli ad alto livello; la modalità Formula espone i parametri matematici sottostanti per il pieno controllo. I pattern più semplici mostrano un unico set di controlli.

Sì — ogni pattern include preset curati, oltre ai controlli di shuffle e reset.

Qualsiasi plotter che accetti SVG. GD Studio esporta un gruppo etichettato per livello (convenzione Inkscape / axicli), così axicli, vpype e le estensioni per plotter di Inkscape possono instradare ogni livello alla propria penna. I plotter della classe AxiDraw sono inoltre supportati direttamente tramite Plotter Hub.

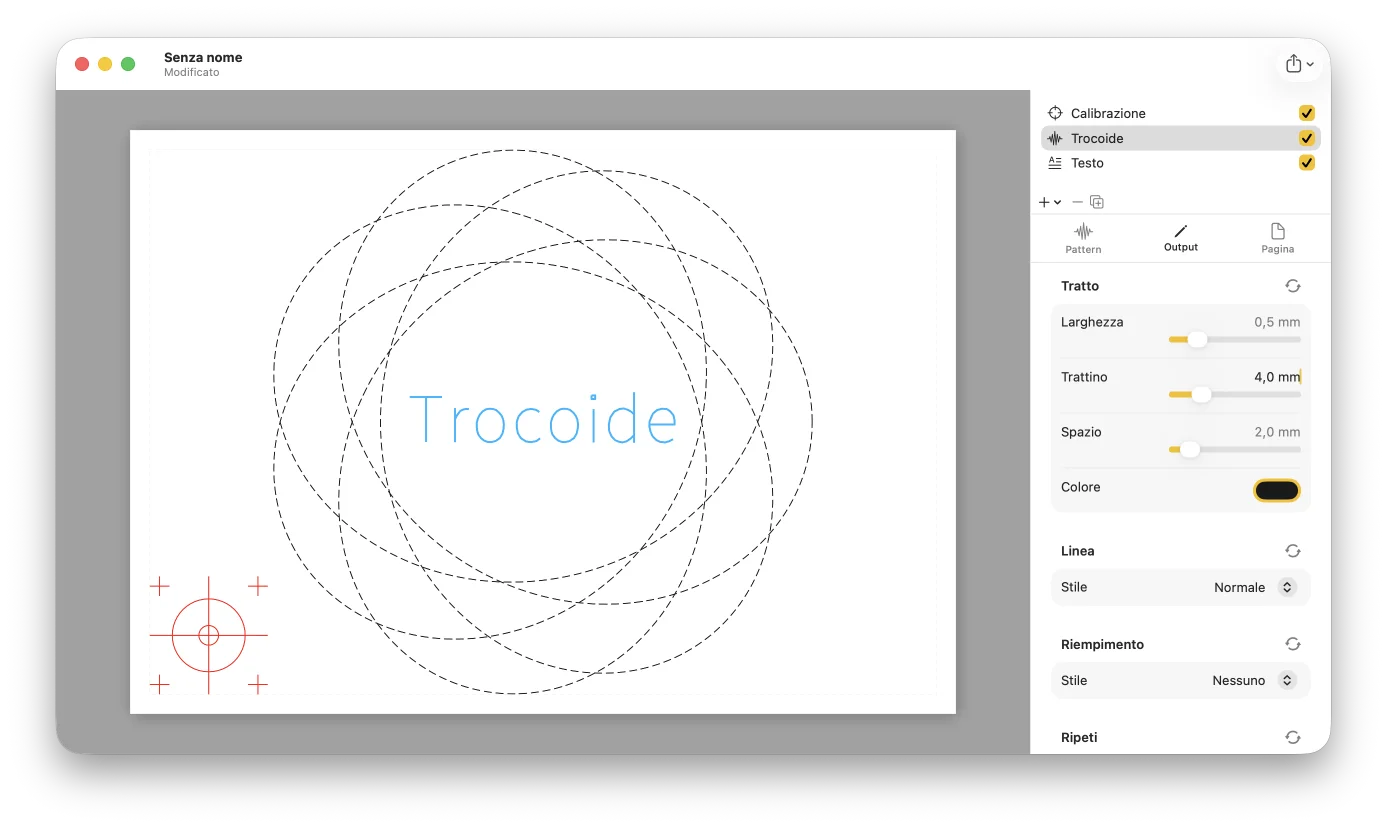

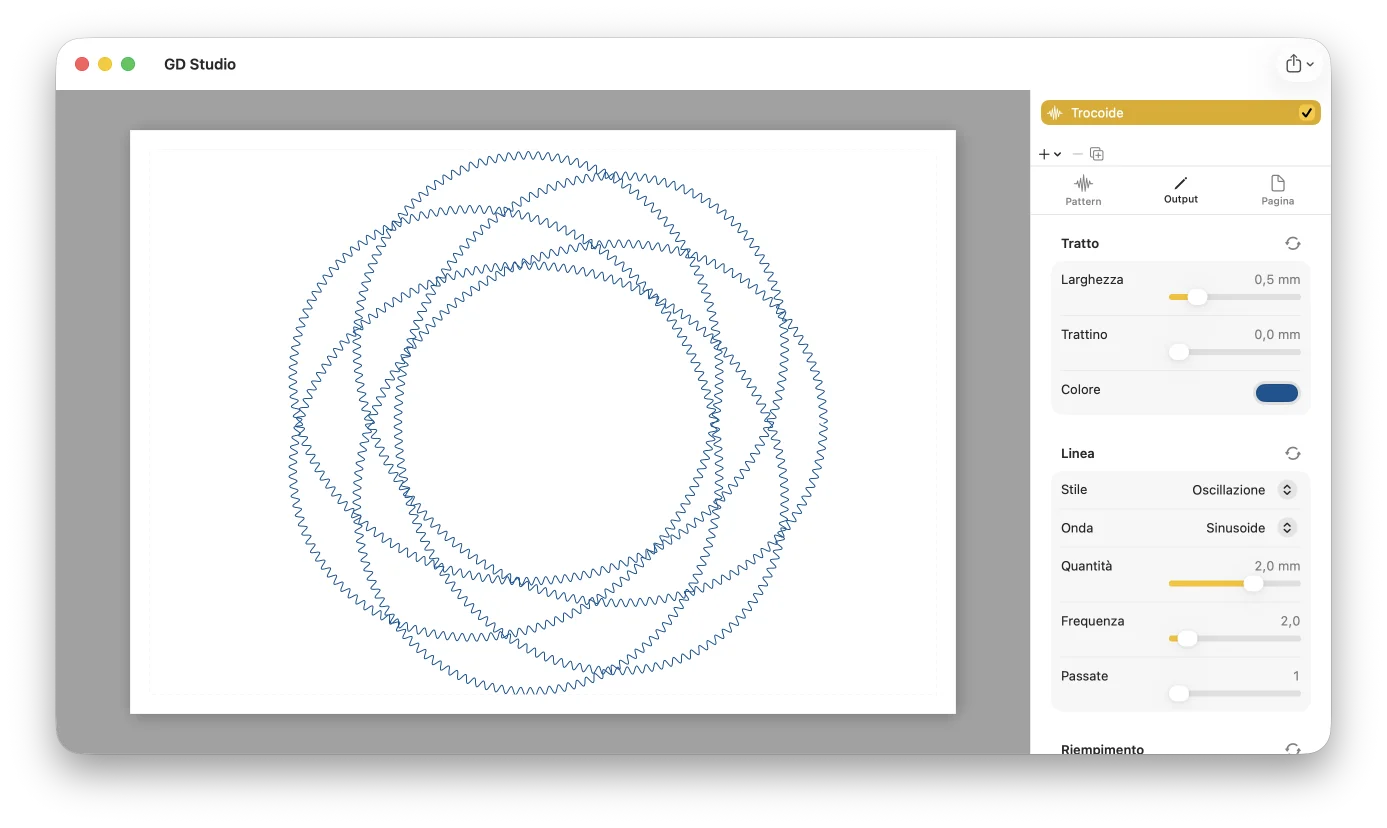

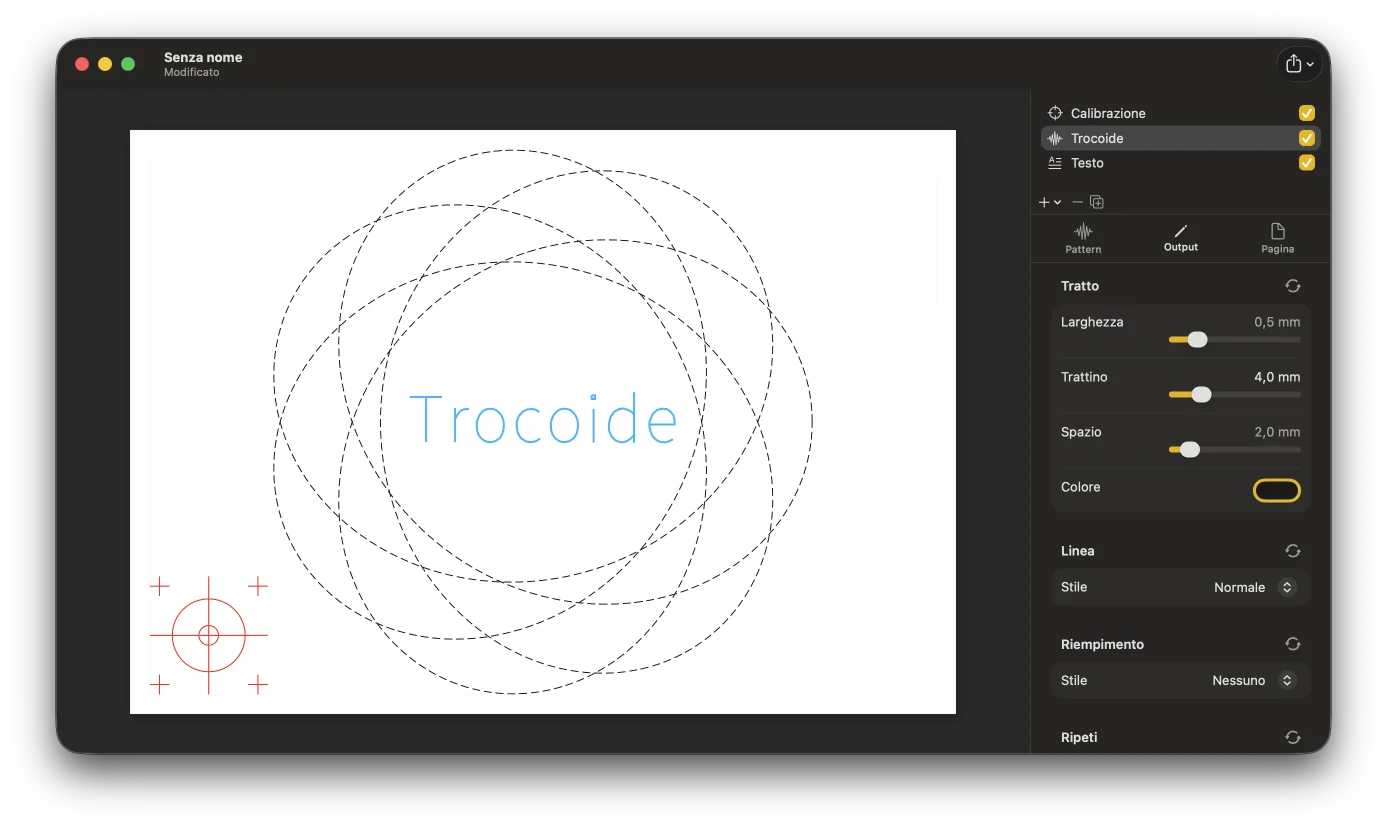

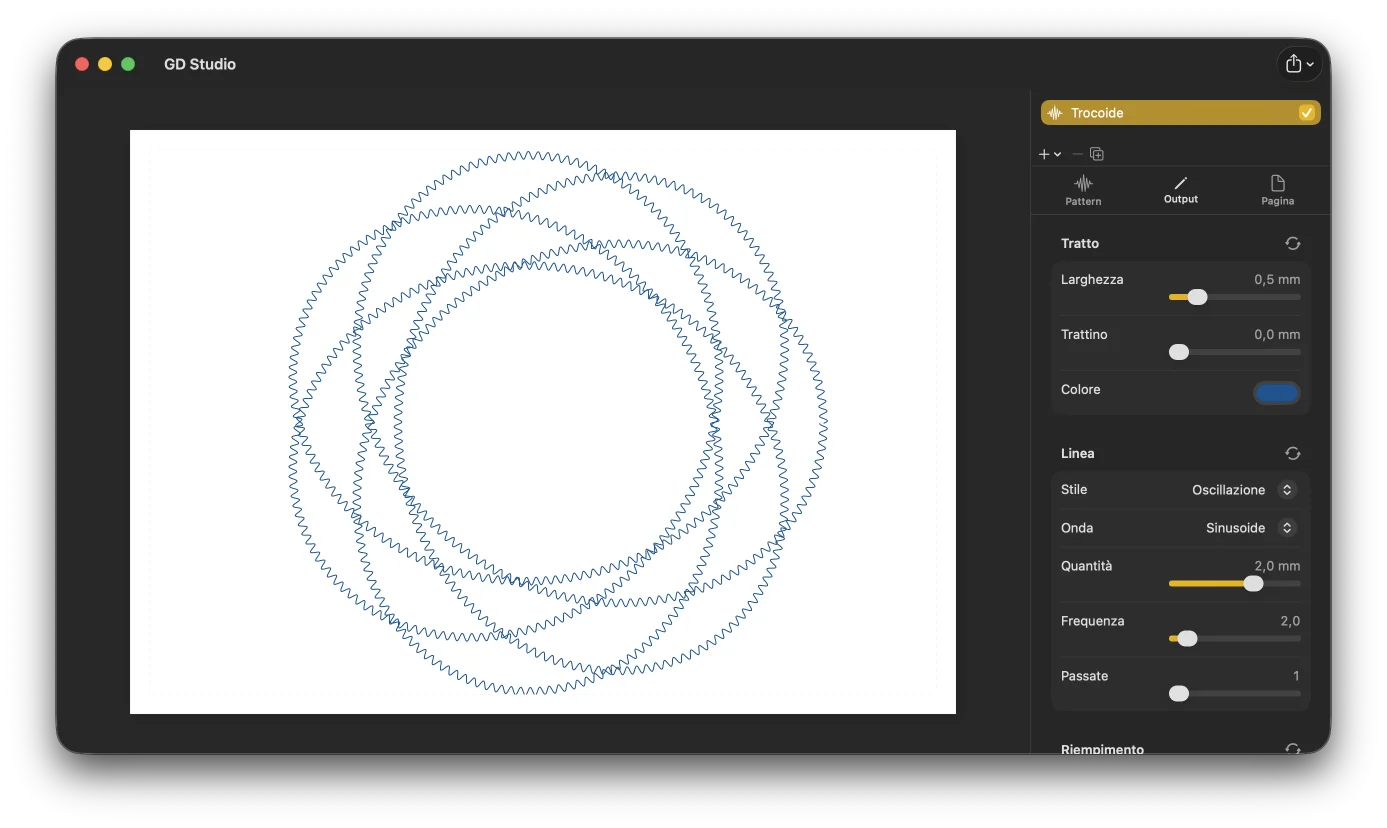

Metti il contenuto di ogni penna sul proprio livello — ogni livello porta con sé il proprio colore di penna, spessore del tratto e tratteggio, e viene esportato come gruppo separato. Per suddividere un pattern tra più penne, usa la sezione Suddividi della scheda Pattern (per lunghezza del percorso, orientamento delle tessere, braccio della spirale, livello di contorno e altro).

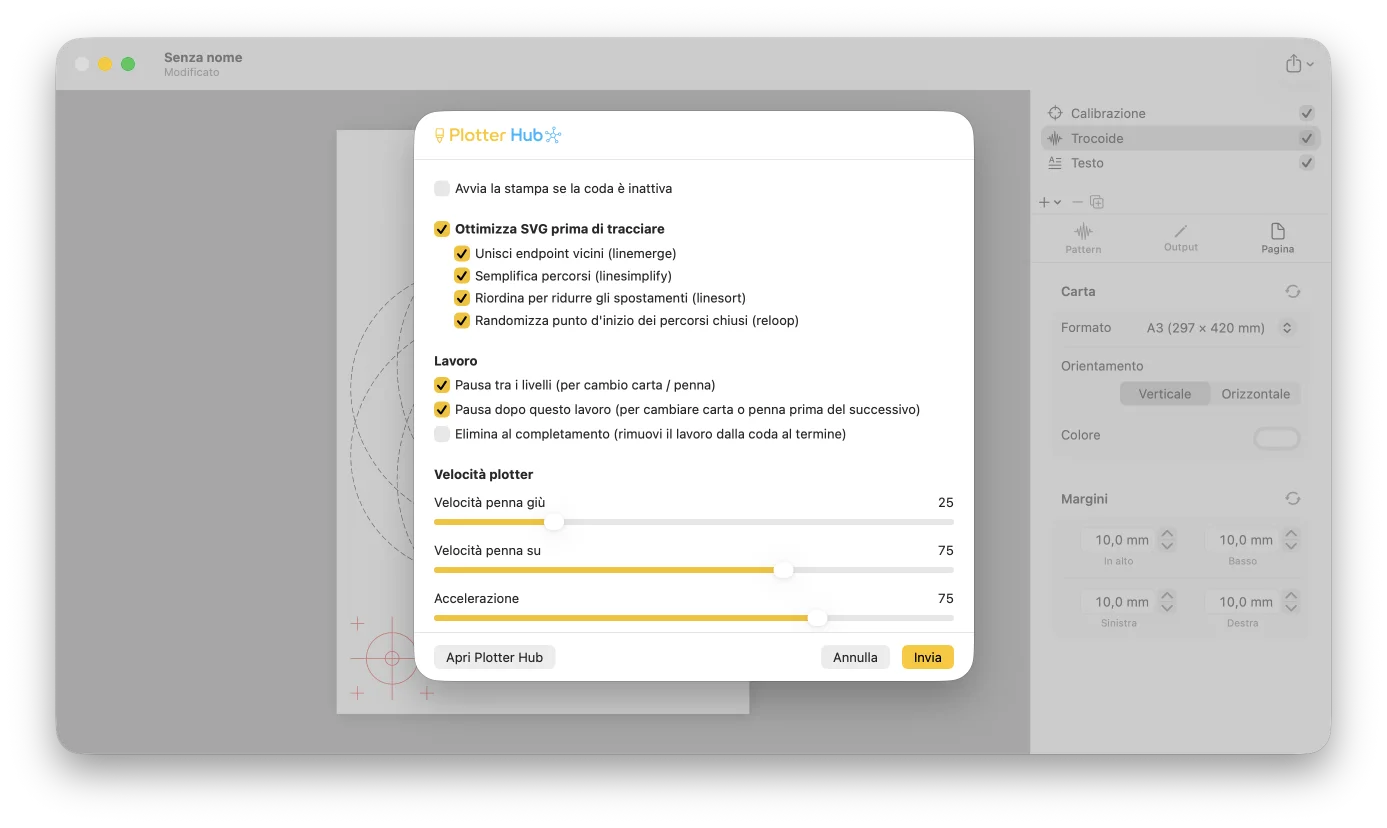

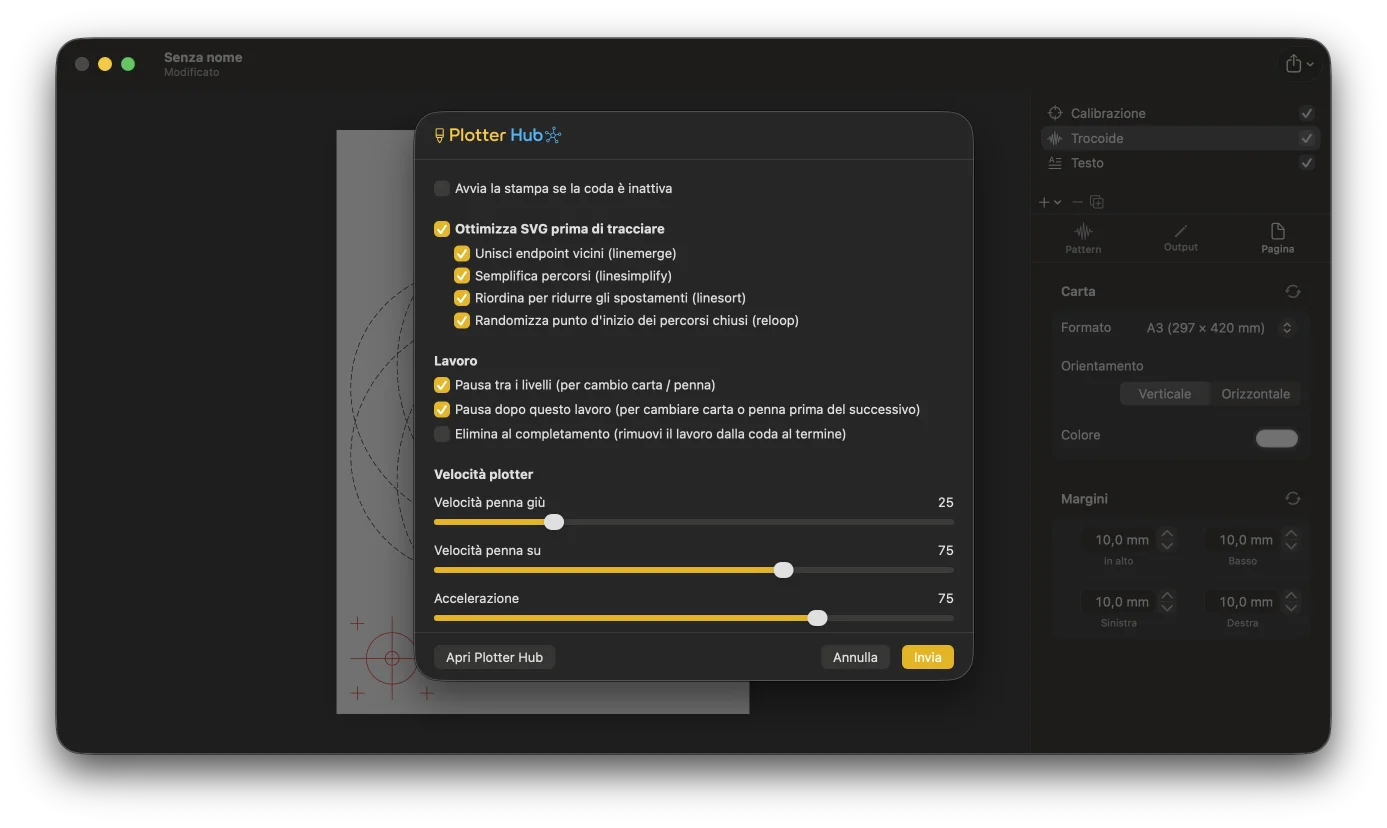

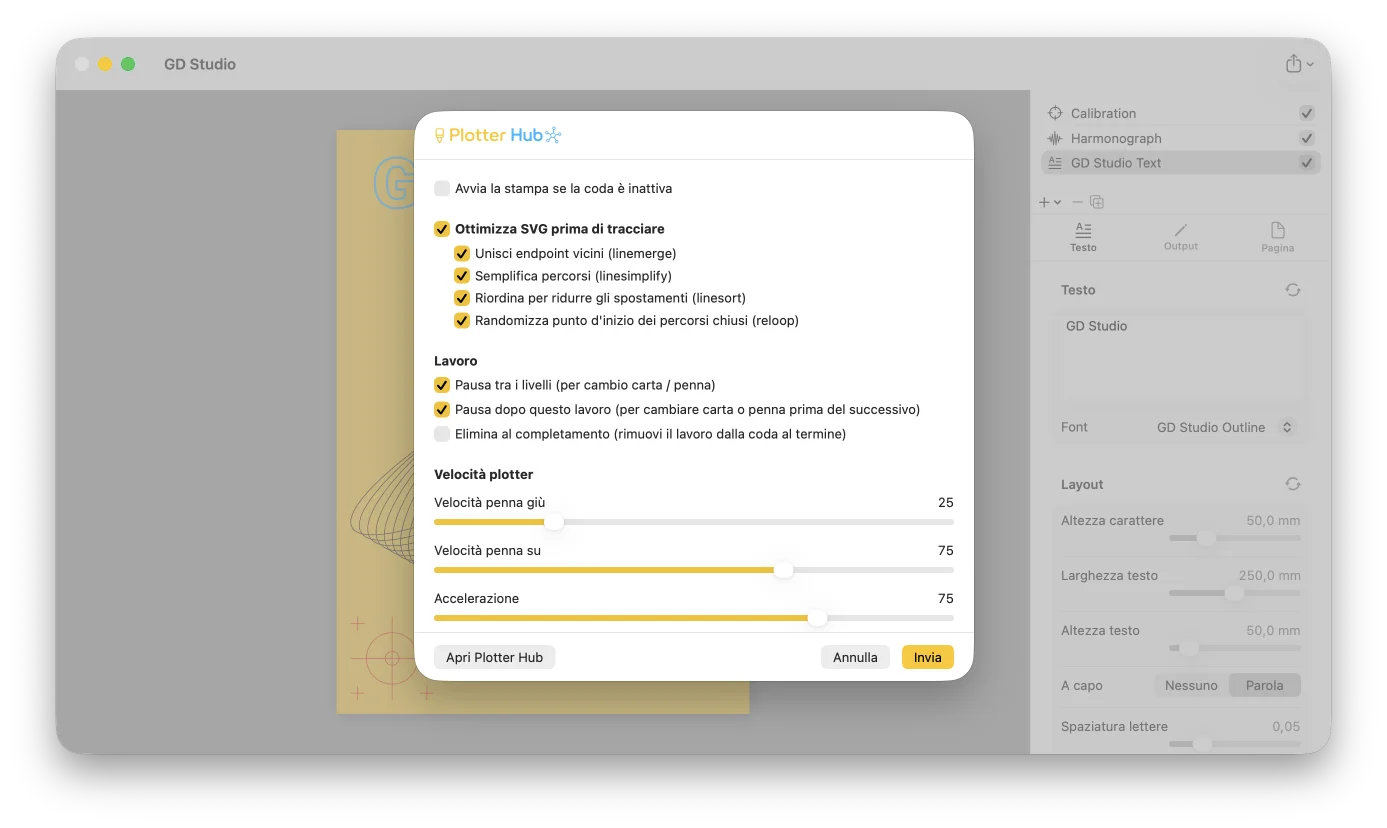

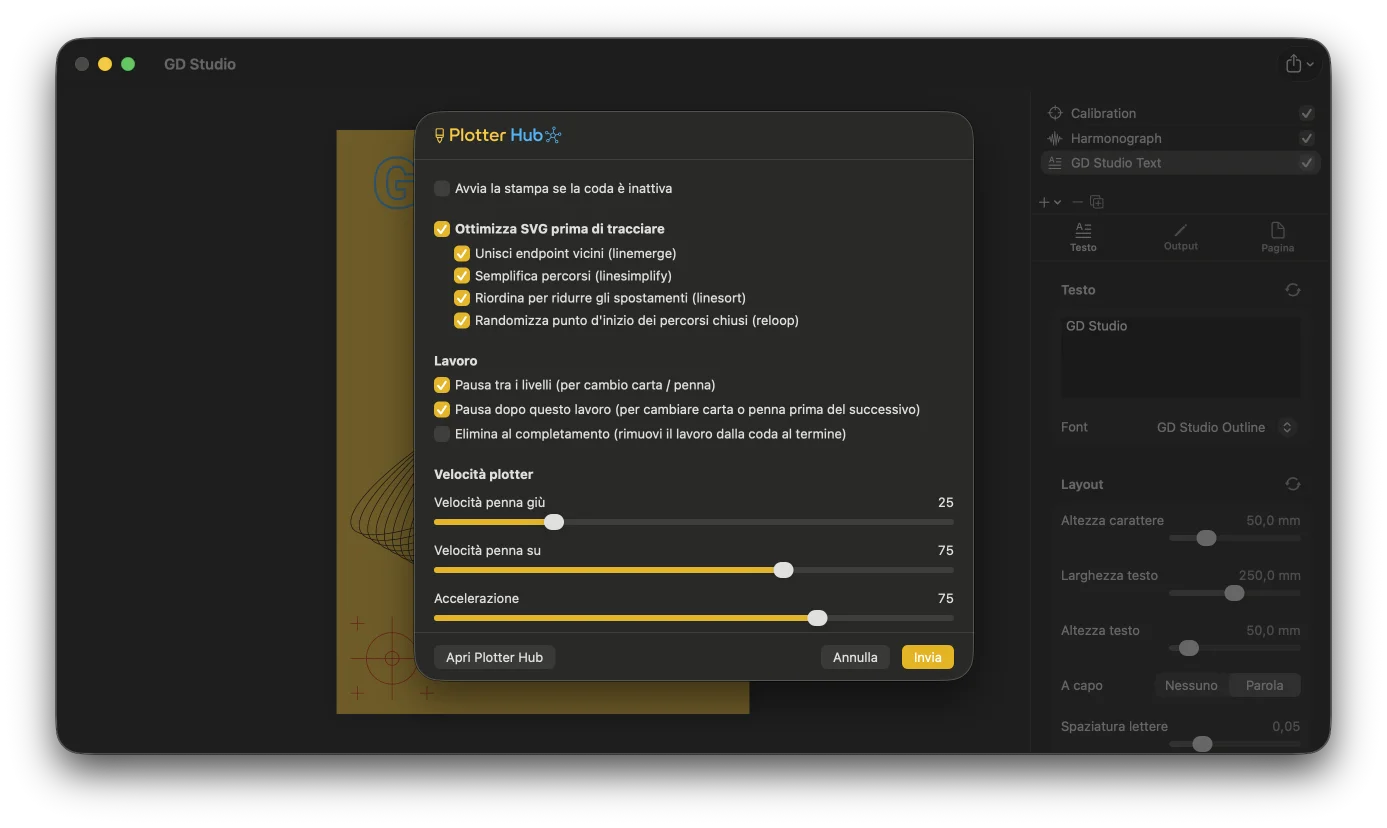

SVG, PDF e stampa diretta, oltre all’invio diretto a un plotter sulla tua rete locale con Plotter Hub.

I livelli nascosti vengono esclusi, lo sfondo della pagina non viene plottato (è scritto come sfondo CSS che i visualizzatori mostrano ma i plotter ignorano — l’esportazione PDF lo incorpora) e la viewport è l’area disegnabile, quindi tutto ciò che è fuori dai margini viene ritagliato.

Sì. Aggiungi un livello mappa e scegli una scala: cerca una città o un’area per il dettaglio a livello di strada, oppure scegli un Paese, un continente o il mondo intero. Ogni elemento della mappa è attivabile singolarmente — dalle autostrade ai sentieri, ferrovie, fiumi e canali, costa, acqua, parchi, edifici e confini regionali — così componi esattamente la mappa che vuoi.

Il dettaglio a livello di strada arriva da OpenStreetMap (© contributori di OpenStreetMap, ODbL); le scale di Paese, continente e mondo usano la cartografia di pubblico dominio di Natural Earth. Il primo scaricamento richiede una connessione a internet e, poiché il servizio Overpass di OpenStreetMap è pubblico e gratuito, le aree molto grandi possono richiedere tempo. La geometria viene poi salvata dentro il tuo documento, così una mappa salvata si riapre offline e plotta in modo identico ogni volta — viene catturata, non riscaricata.

Sì — importa tracce GPX (una corsa, un giro in bici, il percorso di una gara) e vengono disegnate sopra la mappa. Importane più di una alla volta, unite in un solo livello o divise in un livello per percorso.

Sì — Dividi per Elemento della mappa mette ogni elemento della mappa (vie, acqua, parchi…) o ogni percorso GPX su un livello a sé con la sua penna, pronto per un plot multi-penna. Ogni livello parte da un valore cartografico predefinito — l’acqua, per esempio, in blu con un riempimento a linee parallele — e penna, colore e riempimento sono poi tuoi da cambiare. Le aree chiuse vengono tratteggiate anziché riempite, perché una penna non può riempire.

Sì — i nomi di strade e aree possono diventare livelli di testo modificabili, raggruppati per categoria. Ogni etichetta diventa un elemento di testo a sé che puoi spostare, ridimensionare o rinominare sulla tela.

Sì. Aggiungi un livello modello 3D e importa una mesh OBJ, STL o PLY — oppure parti da un modello per creare un intero documento. GD Studio trasforma la mesh in tratti di penna invece che in un render ombreggiato, così la tela mostra esattamente ciò che la penna disegnerà. Il modello viene incorporato nel documento, quindi un file salvato si riapre e si plotta su qualsiasi computer anche senza il file originale. Se un file usa una convenzione diversa per l'asse verticale, una sostituzione lo raddrizza, e Sostituisci scambia un'altra mesh mantenendo posizione, dimensione e tutte le impostazioni del livello. Le mesh di grandi dimensioni vengono elaborate in background, quindi vedrai un breve indicatore di caricamento prima che compaia il disegno.

Sì — azimut, elevazione e rollio puntano la camera in qualsiasi punto della sfera attorno all'oggetto. Ci sono quattro proiezioni: Ortografica per una vista tecnica misurabile, Isometrica a 30° fissi, Obliqua per una faccia frontale non deformata con profondità inclinata (angolo e scala di profondità regolabili, quindi sia proiezione cavaliera sia gabinetto) e Prospettiva con lunghezza focale regolabile. In Prospettiva, lo spostamento dell'obiettivo X/Y muove il punto di vista lateralmente o verticalmente senza ruotarlo — vera prospettiva architettonica a due punti, che mantiene verticali gli spigoli verticali.

Le linee nascoste vengono rimosse: le superfici coprono tutto ciò che sta dietro, quindi ottieni un oggetto solido invece di un reticolo trasparente. Puoi disattivarla per un effetto a raggi X. Un cursore per il dettaglio della mesh stabilisce poi quanta geometria viene disegnata — dall'essenziale (silhouette, bordi aperti e spigoli vivi) attraverso pieghe via via più dolci, fino al reticolo triangolare completo.

Otto, e ognuno riempie la superficie con tratti descrittivi invece che con un riempimento pieno. Tratteggio è un tratteggio tonale parallelo a partire da una sorgente luminosa; Incisione taglia linee tonali lungo gli assi propri del modello, avvolgendo la forma; Bulino segue la curvatura naturale della superficie, con una seconda famiglia di tratteggio incrociato che riempie le ombre per un vero gradiente inciso; Contorni sono linee di sezione topografiche, con un secondo insieme trasversale opzionale; Elica avvolge le stesse sezioni in una singola spirale continua, con un effetto tornito; Bande disegna isofote, cioè linee di uguale illuminazione; Tratteggio a pendenza sono hachures cartografiche di pendenza, più fitte sulle facce ripide; e Bordo ripete la silhouette visibile con linee sfalsate, fitte dove la superficie si allontana. Gli stili guidati dalla luce espongono direzione e altezza della luce, e tutti offrono spaziatura in millimetri sulla carta, densità, numero di livelli e smussatura. Si aggiungono tre modificatori: effetto profondità per la dissolvenza atmosferica, ombre portate per l'auto-ombreggiatura e un'ombra a terra tratteggiata su un pavimento immaginario.

Sì, e il taglio vale allo stesso modo per spigoli, ombreggiatura e ombre. La Sezione tiene una metà e tratteggia la faccia di taglio esposta, con controlli per asse, posizione per far scorrere il piano da un capo all'altro, e ribaltamento. Fette taglia l'intero modello in fette uguali disposte a ventaglio lungo un asse — imposta il numero e la spaziatura, dove zero le ricompone in un solido — e ogni fetta proietta la propria ombra. La densità di riempimento della sezione e due controlli di inclinazione permettono di inclinare il piano di taglio fuori dal suo asse, per tagli obliqui arbitrari su tutti e tre gli assi.

Sì — dividi il modello in normali livelli penna per ombreggiatura (linee contro ombreggiatura e ombre), dettaglio (silhouette contro linee fini di forma e mesh), linee nascoste (su un livello proprio, che puoi tratteggiare), profondità (bande dal davanti al fondo), tono (toni di tratteggio su più penne) o fetta (ogni fetta sul suo livello). Dopo la divisione il livello modello viene sostituito da livelli normali, quindi puoi ricolorarli, ridefinirne lo stile o eliminarli come qualsiasi altra cosa nel documento.

Sì. Aggiungi un livello immagine, trascina una foto (da un file o dalla tua libreria Foto) e scegli uno stile di conversione. GD Studio legge le zone chiare e scure dell'immagine e la ricostruisce da tratti continui della penna e singoli tocchi della penna — mai un riempimento pieno — così l'anteprima corrisponde esattamente a ciò che la penna disegna. I cursori Luminosità e Contrasto modellano come appare il soggetto. Sono disponibili otto stili: Puntinato, Mezzatinta, Tratteggio, Contorno tonale, Contorno, Schizzo, Ghirigoro e ASCII.

Sì — una separazione dei colori divide la foto in un livello penna per colore (naturale, vivido o tonale dal chiaro allo scuro), così puoi cambiare penna e costruire un vero plot multicolore. Funziona con ogni stile.

Sì — il testo viene reso come veri tratti da plotter, usando font a tratto singolo e a contorno.

Sì — aggiungi i tuoi font SVG personalizzati nelle Impostazioni e usali in qualsiasi livello di testo.

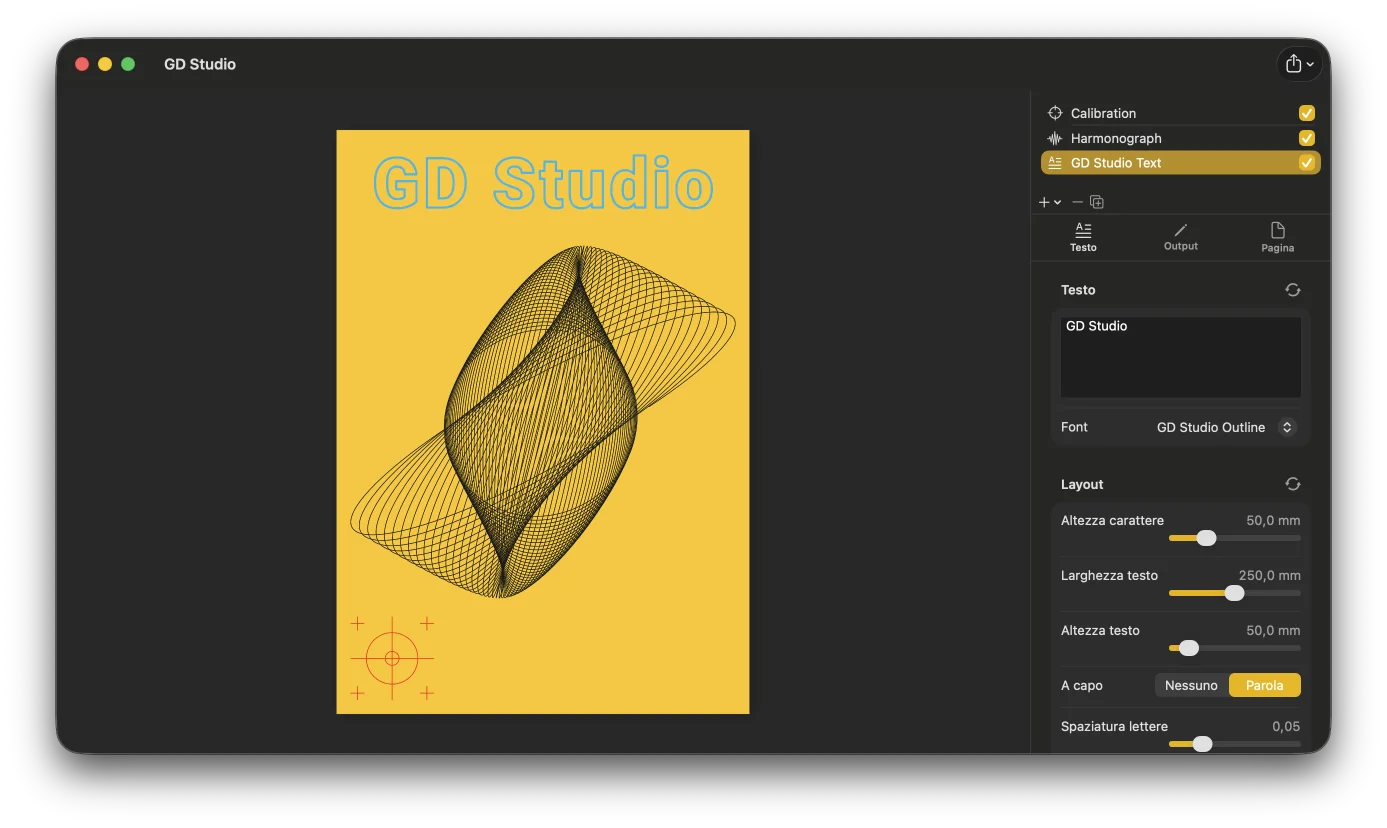

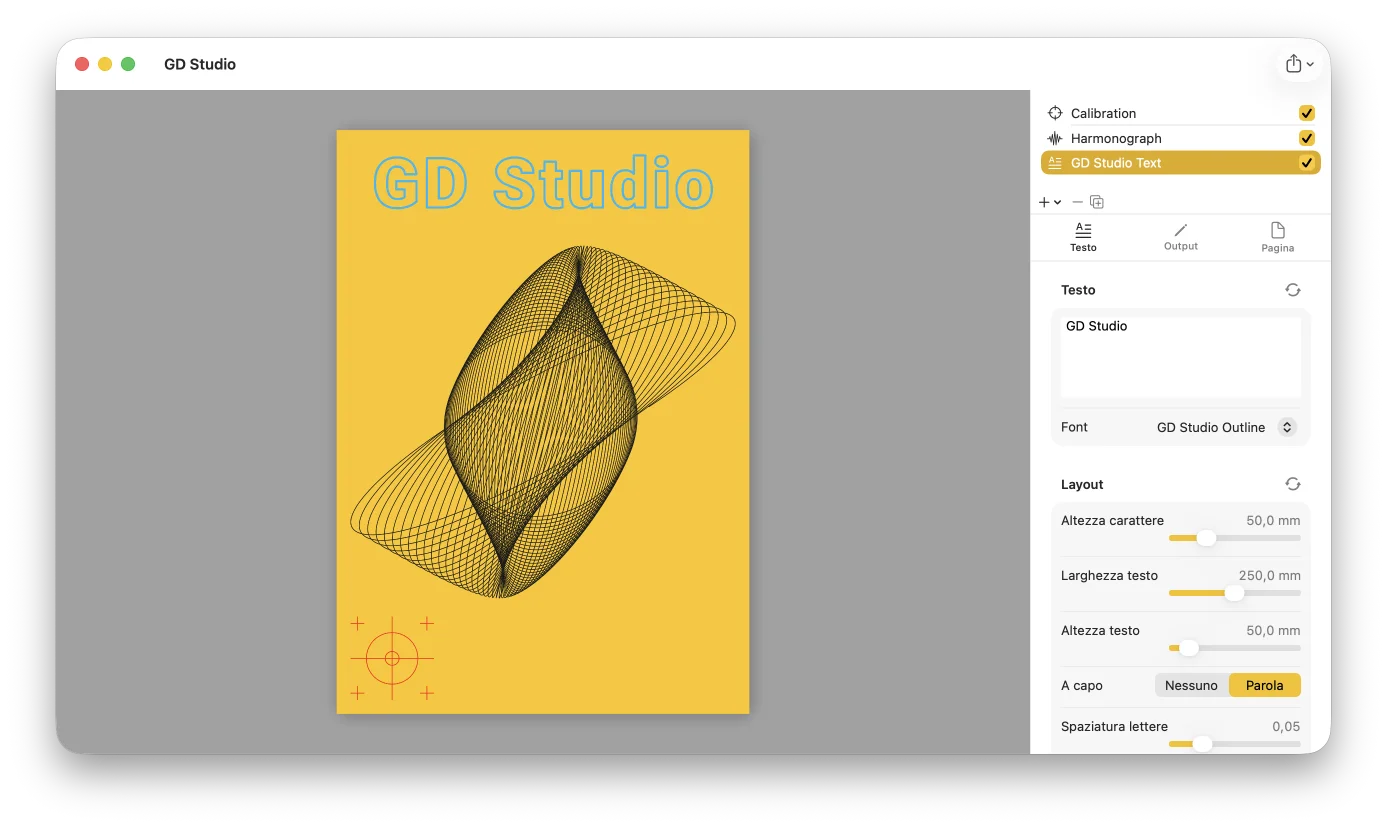

Sì. Aggiungi un livello SVG e le sue linee diventano il percorso del livello; puoi quindi ridefinire lo stile di quelle linee con qualsiasi penna e stile di rendering, applicarvi maschere o trasformarle come qualsiasi altro livello.

Un mirino per la registrazione della penna e la calibrazione del plotter.

Sì — scegli millimetri, centimetri o pollici nelle Impostazioni. Ogni campo di lunghezza nell’app segue la tua scelta. È solo una preferenza di visualizzazione; i documenti memorizzano sempre le dimensioni in millimetri, quindi cambiare unità non altera mai le misure di un disegno salvato sulla carta.

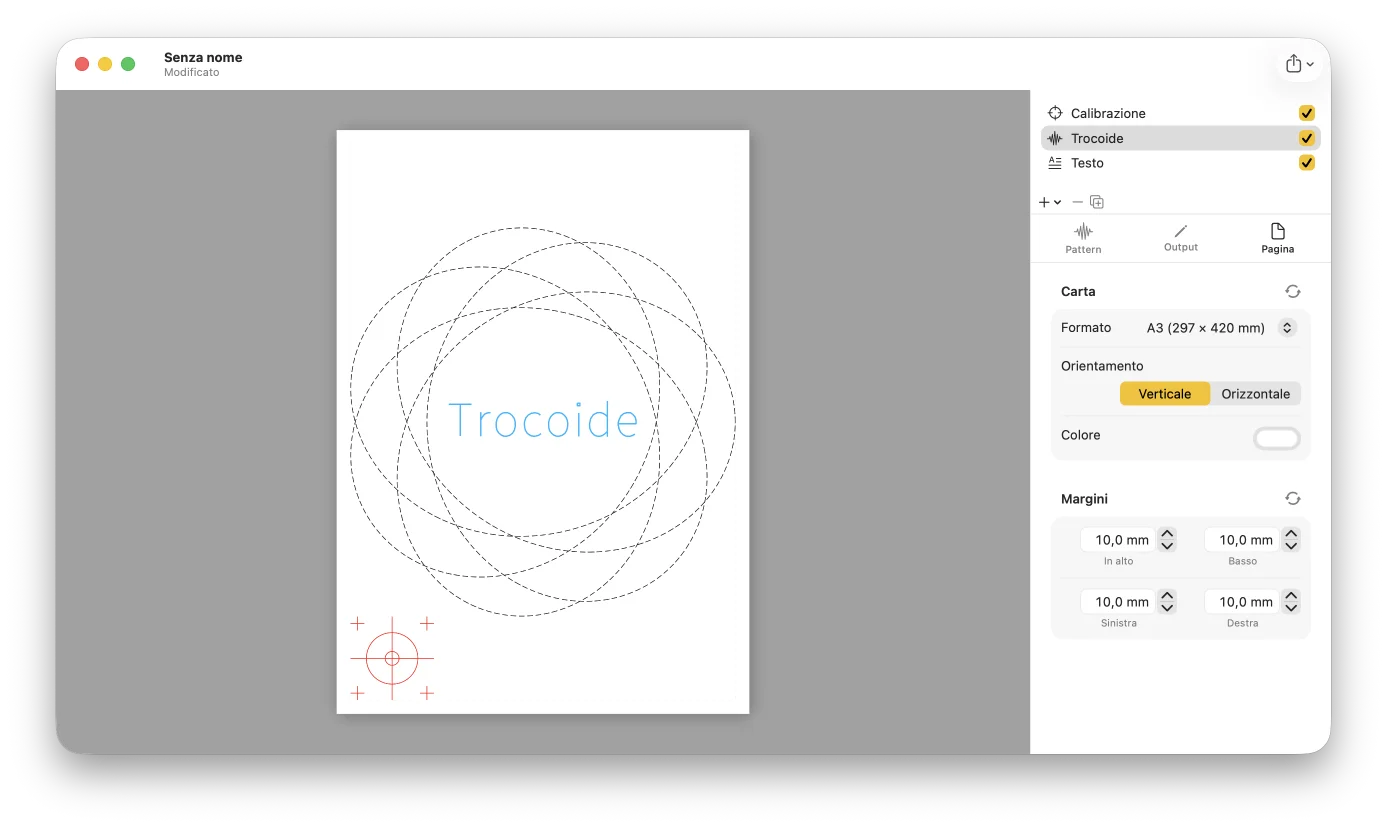

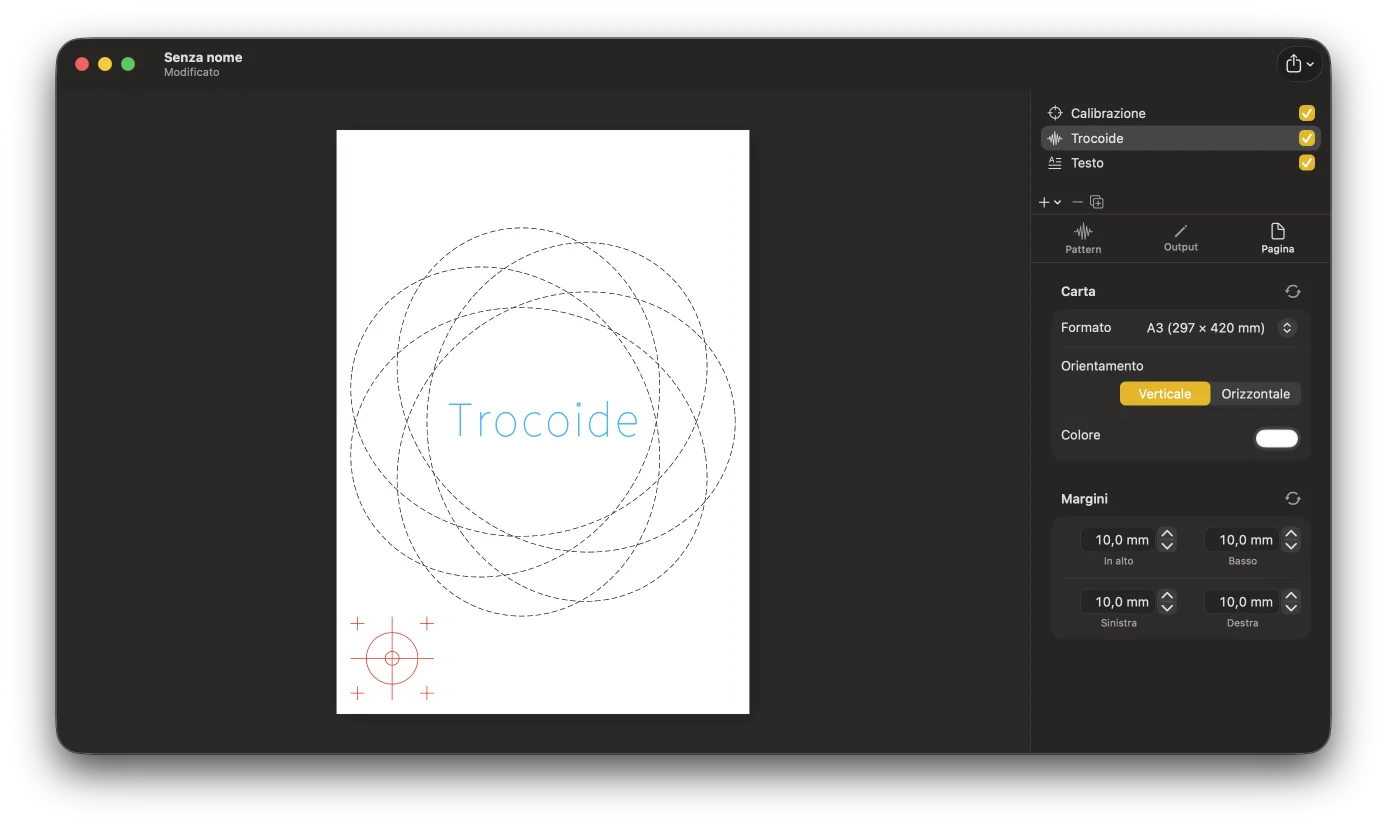

Sì. Nelle Impostazioni puoi gestire l’elenco dei formati carta — inclusa l’aggiunta di formati personalizzati — e impostare i valori predefiniti che un nuovo documento eredita: formato carta, orientamento, colore di sfondo e margini. Puoi fare lo stesso per i valori predefiniti del tratto (spessore della linea) e per i font, inclusa l’importazione di font SVG personalizzati e la scelta del font e dell’altezza predefiniti.

Sì. Un’impostazione di risoluzione di rendering controlla con quanta fedeltà ogni curva viene seguita quando è appiattita in segmenti da plotter — dall’ultra-fine (0,025 mm) per dettagli minimi alla bozza (0,5 mm) per prove rapide. Valori più bassi danno tratti più fluidi a costo di file più grandi ed esportazioni più lente.

No. Gira interamente sul tuo Mac. L’unico traffico di rete è su attivazione: l’invio a un server Plotter Hub che hai configurato (di solito un Raspberry Pi sulla tua rete), il recupero dei dati cartografici se aggiungi un livello mappa (l’area che richiedi va ai servizi pubblici di OpenStreetMap e Natural Earth — in alternativa puoi indicare i tuoi server di mappe) e, se abilitato, il controllo degli aggiornamenti dell’app. Documenti, contenuto dei livelli e parametri dei pattern non lasciano mai la tua macchina.
