Plotta in rete.
Plotter Hub trasforma un Raspberry Pi in un server di plottaggio in rete per il tuo plotter a penna compatibile con AxiDraw. Invia gli SVG dal tuo computer e lascia che il Pi gestisca il plot in locale, dall’inizio alla fine.
Richiede Raspberry Pi OS
Un piccolo server per il tuo plotter a penna
Plotter Hub è pensato per i plotter della classe AxiDraw, come l’iDraw H SE A3, che non dovrebbero richiedere un computer collegato per ogni lavoro. Collega il plotter a un Raspberry Pi una volta sola, poi invia i plot da qualsiasi dispositivo sulla tua rete locale. Trascina dentro un SVG con i livelli di Inkscape e Plotter Hub lo plotta livello per livello — oppure invia il lavoro tramite la sua API HTTP. È proprio così che GD Studio, l’app di disegno generativo di Synendo per Mac, plotta direttamente dalla tela al tuo plotter a penna.
Funzionalità
Plotter Hub ti dà i controlli che ti servono per il plottaggio quotidiano degli SVG senza trasformare la pagina in un pannello di controllo.
-
Caricamento SVG con trascina e rilascia
-
Selezione dei livelli di Inkscape
-
Pausa tra i livelli per il cambio penna
-
Preset carta, orientamento, margini e adattamento alla pagina
-
Controlli di velocità con penna sollevata e penna abbassata
-
Ottimizzazione opzionale con vpype
-
Avanzamento in tempo reale, stima dei tempi e anteprima della posizione della penna
-
Pausa, ripresa, annullamento e supporto al pulsante di pausa fisico
-
Gira come servizio in background — si avvia all’accensione
-
Aggiornamenti in-app con un solo clic
-
API HTTP per app companion e script
Requisiti
Ti serve:
-
Raspberry Pi Zero 2 W, 3B+ o più recente
-
Raspberry Pi OS Bookworm o Trixie — consigliata la versione Lite (senza ambiente desktop)
-
Un plotter USB della classe AxiDraw, come l’iDraw H SE A3
-
Una rete locale affidabile
Un Raspberry Pi Zero 2 W funziona bene come server di plottaggio sempre attivo. Un Raspberry Pi 3B+ rende le anteprime e la configurazione più scattanti. Un Pi 4 o 5 di solito è superfluo se Plotter Hub è l’unica cosa in esecuzione. Un’installazione pulita è più semplice con Raspberry Pi Imager.
Come funziona
Collegati in SSH al tuo Raspberry Pi, clona il repo ed esegui ./install.sh. Crea un ambiente virtuale, installa l’API di AxiDraw e vpype, registra Plotter Hub come servizio systemd e stampa l’URL da aprire quando ha finito.

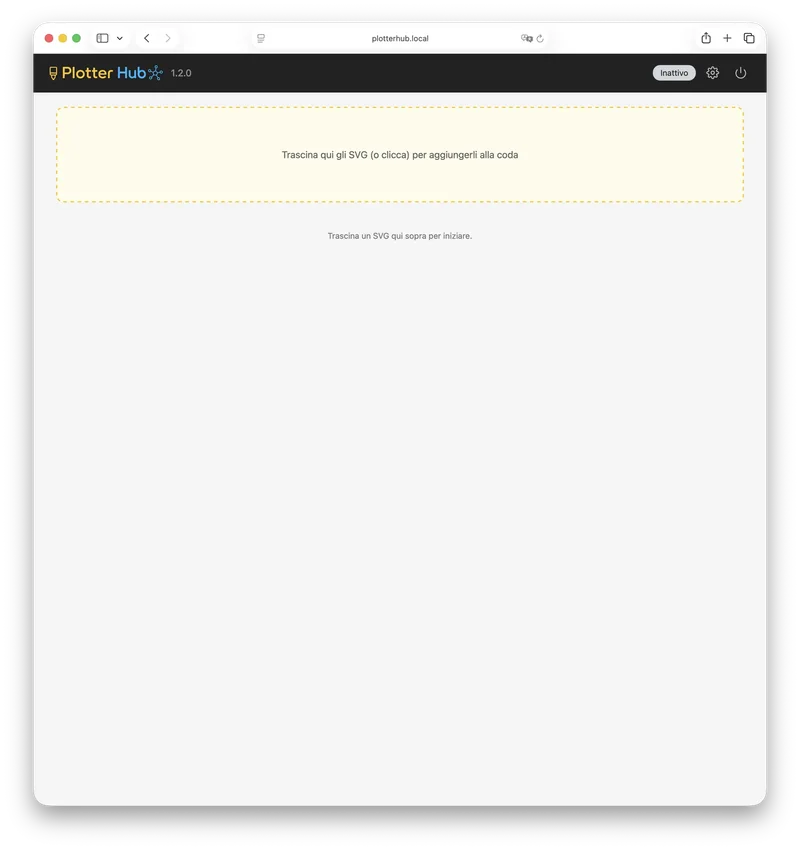

Vai a http://plotterhub.local, o all’hostname del tuo Pi, da qualsiasi dispositivo sulla tua rete. Non c’è login né app desktop da installare — funziona come la pagina web di una stampante di rete.

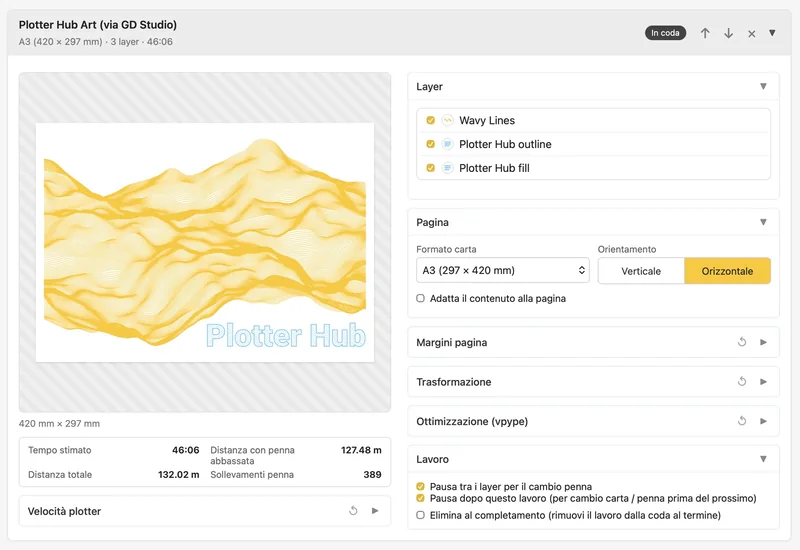

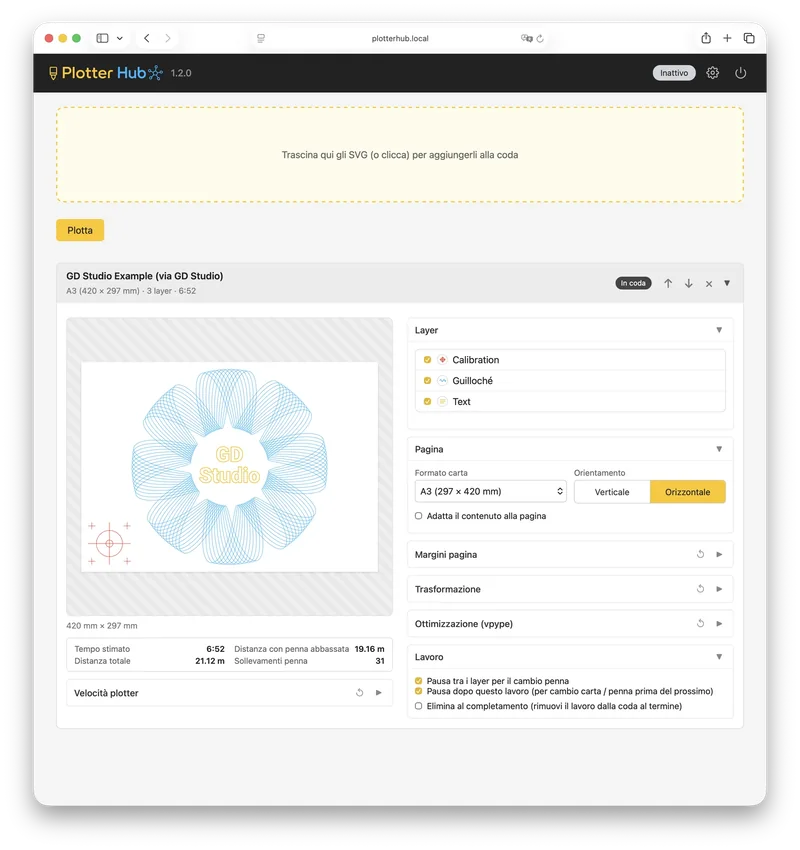

Trascina e rilascia il tuo SVG, seleziona quali livelli di Inkscape plottare, scegli un preset carta e i margini e attiva opzionalmente l’ottimizzazione con vpype. Prima di plottare, Plotter Hub stima tempo, distanza di disegno, distanza di spostamento e sollevamenti della penna.

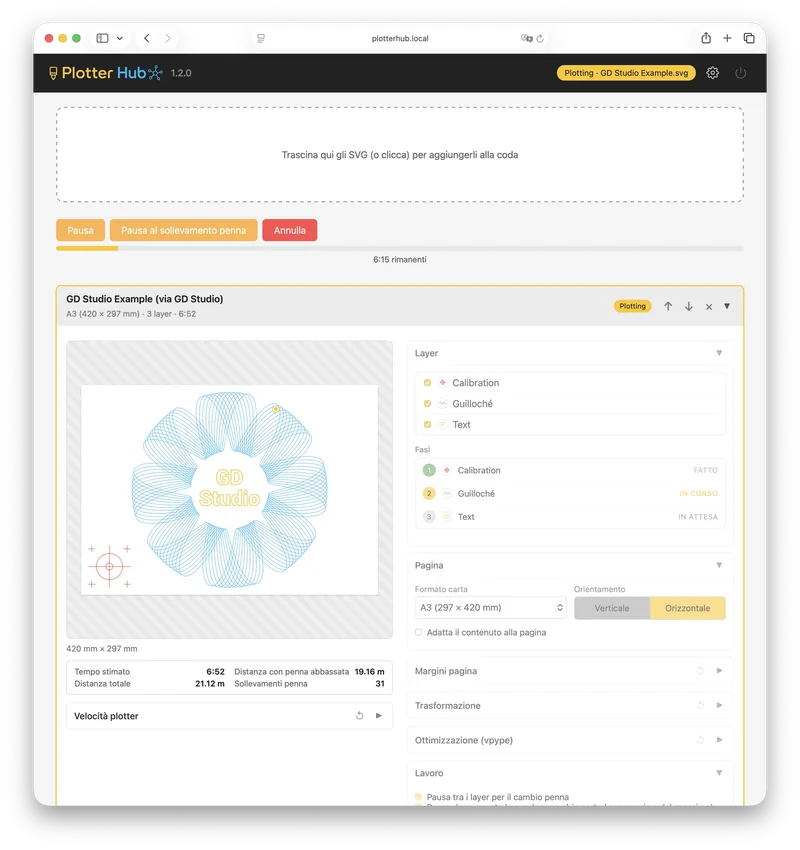

Segui il plot in tempo reale nell’interfaccia web — il cursore della penna e la barra di avanzamento si aggiornano mentre disegna — e mettilo in pausa, riprendilo o annullalo da lì. Una volta inviato il lavoro, il tuo computer non ha più bisogno di restare collegato. E se il tuo plotter ha un pulsante di pausa fisico, puoi usare anche quello, ad esempio per riprendere dopo un cambio di livello.
App companion
Progetta con GD Studio
Plotter Hub porta la tua arte sulla carta. GD Studio è dove la crei — l’app macOS di Synendo per l’arte generativa con plotter a penna. Scegli tra 50 pattern distribuiti su 8 famiglie, modellale con controlli in tempo reale e aggiungi livelli di testo e SVG importati. Ogni disegno è costruito da tratti continui, così la tela mostra esattamente ciò che la penna disegnerà. E la cosa migliore: GD Studio invia il tuo lavoro direttamente a Plotter Hub tramite la tua rete — nessuna esportazione, nessun file da spostare.
Scopri GD Studio
