Desenha através da rede.
O Plotter Hub transforma um Raspberry Pi num servidor de plotagem em rede para o teu plotter de caneta compatível com AxiDraw. Envia SVGs a partir do teu computador e deixa o Pi tratar do desenho localmente, do início ao fim.
Requer Raspberry Pi OS
Um pequeno servidor para o teu plotter de caneta
O Plotter Hub é para plotters da classe AxiDraw, como o iDraw H SE A3, que não deveriam precisar de um computador ligado para cada trabalho. Liga o plotter a um Raspberry Pi uma única vez e depois envia desenhos a partir de qualquer dispositivo na tua rede local. Arrasta um SVG com camadas do Inkscape e o Plotter Hub desenha-o camada a camada — ou envia o trabalho através da sua API HTTP. É essa API que o GD Studio, a app de desenho generativo da Synendo para Mac, usa para desenhar diretamente da tela para o teu plotter de caneta.
Funcionalidades
O Plotter Hub dá-te os controlos de que precisas para a plotagem de SVGs do dia a dia, sem transformar a página num painel de controlo.
-
Upload de SVG por arrastar e largar
-
Seleção de camadas do Inkscape
-
Pausa entre camadas para trocar canetas
-
Predefinições de papel, orientação, margens e ajuste à página
-
Controlos de velocidade com a caneta levantada e pousada
-
Otimização opcional com vpype
-
Progresso em tempo real, estimativa de tempo e pré-visualização da posição da caneta
-
Pausar, retomar, cancelar e suporte para o botão físico de pausa
-
Corre como serviço em segundo plano — arranca no boot
-
Atualizações na app com um clique
-
API HTTP para apps companheiras e scripts
Requisitos
Precisas de:
-
Raspberry Pi Zero 2 W, 3B+ ou mais recente
-
Raspberry Pi OS Bookworm ou Trixie — recomenda-se a versão Lite (sem ambiente de trabalho)
-
Um plotter USB da classe AxiDraw, como o iDraw H SE A3
-
Uma rede local de confiança
Um Raspberry Pi Zero 2 W funciona bem como servidor de plotagem sempre ligado. Um Raspberry Pi 3B+ dá pré-visualizações e configuração mais ágeis. Um Pi 4 ou 5 costuma ser desnecessário se o Plotter Hub for a única coisa a correr. Uma instalação limpa é mais fácil com o Raspberry Pi Imager.
Como funciona
Liga-te por SSH ao teu Raspberry Pi, clona o repositório e corre ./install.sh. Ele configura um ambiente virtual, instala a API do AxiDraw e o vpype, regista o Plotter Hub como serviço do systemd e, quando termina, mostra o URL para abrires.

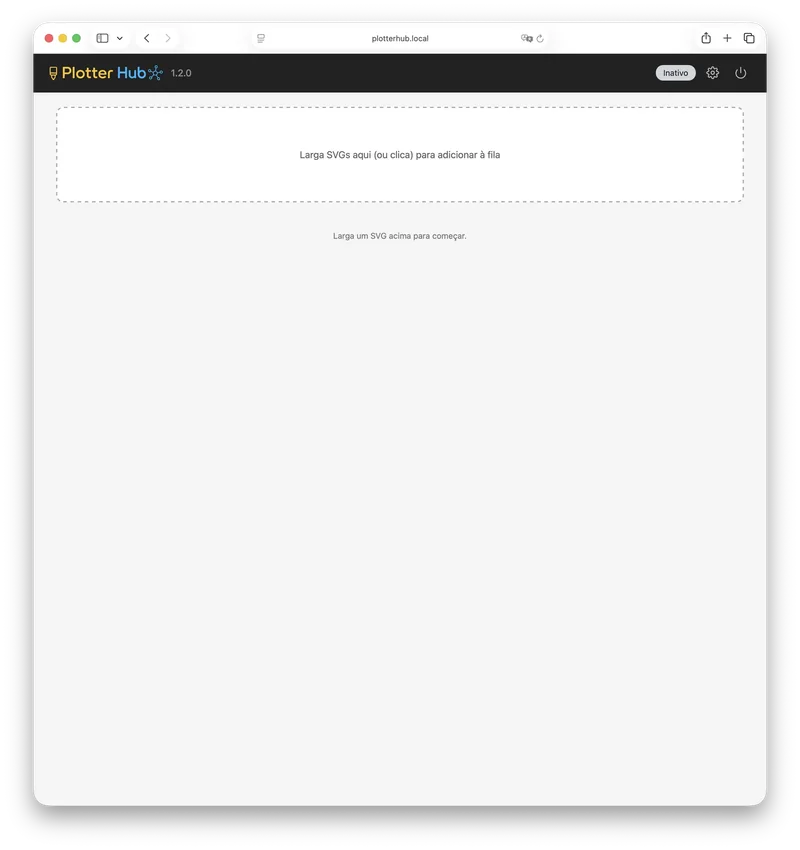

Navega para http://plotterhub.local, ou para o hostname do teu Pi, a partir de qualquer dispositivo na tua rede. Não há login nem app de ambiente de trabalho para instalar — funciona como a página web de uma impressora de rede.

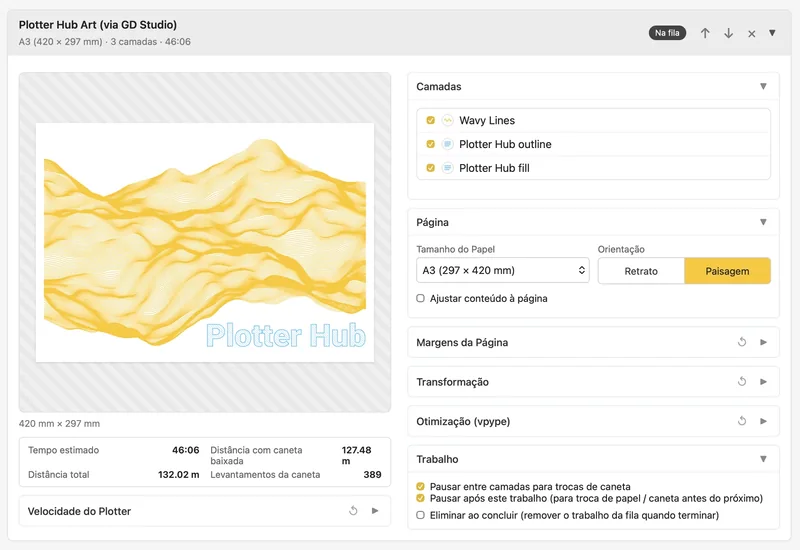

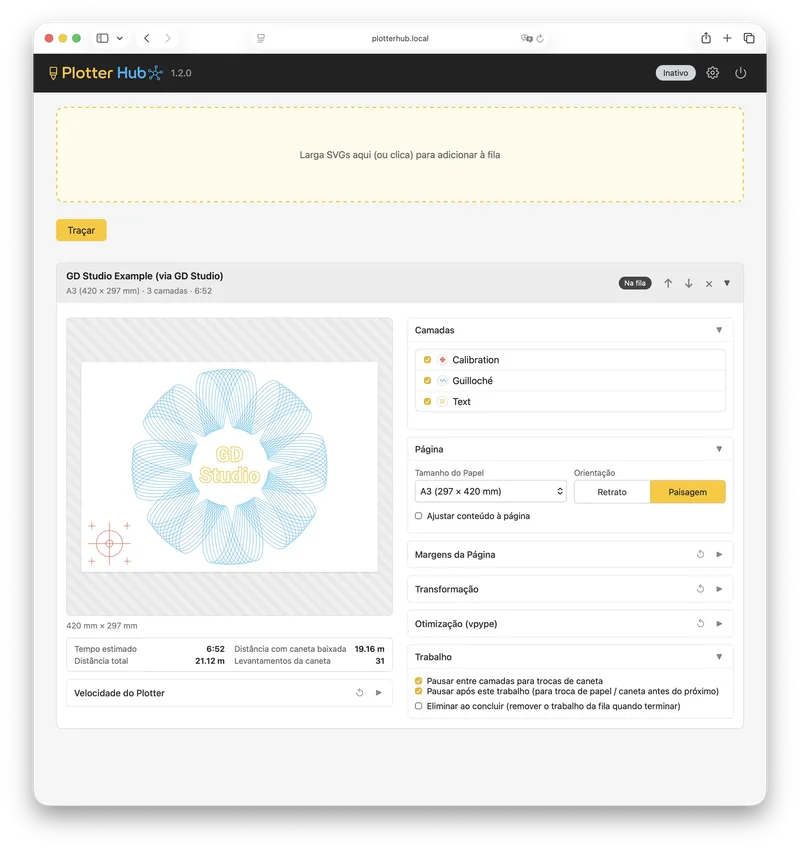

Arrasta e larga o teu SVG, seleciona que camadas do Inkscape desenhar, escolhe uma predefinição de papel e margens e, opcionalmente, ativa a otimização com vpype. Antes de desenhar, o Plotter Hub estima o tempo, a distância de desenho, a distância de deslocamento e o número de levantamentos da caneta.

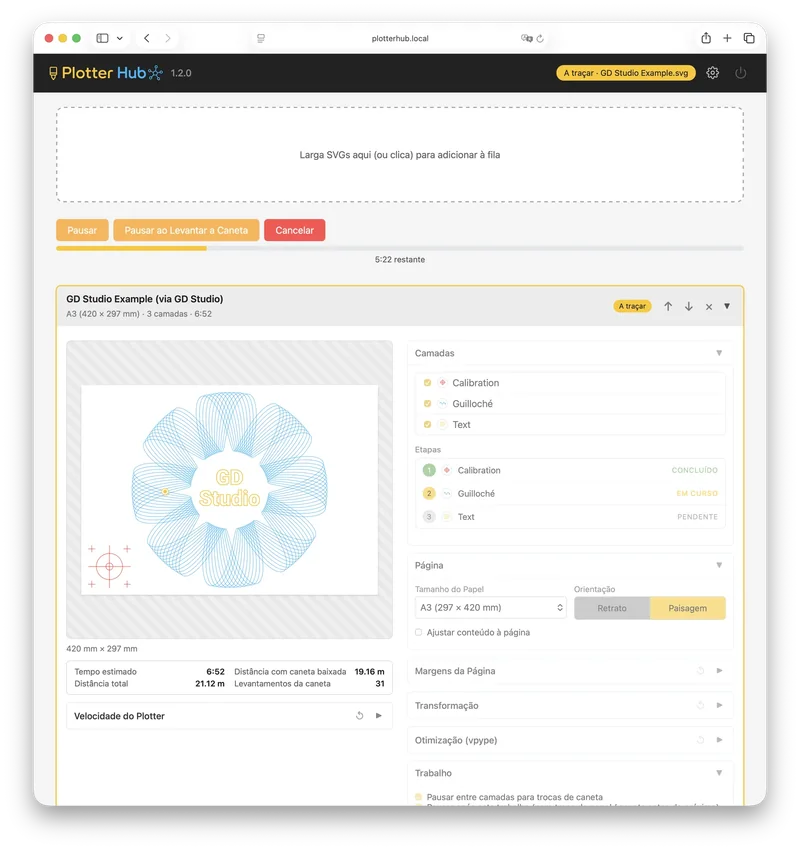

Segue o desenho em tempo real na interface web — o cursor da caneta e a barra de progresso atualizam-se à medida que desenha — e pausa, retoma ou cancela a partir daí. Assim que o trabalho é enviado, o teu computador já não precisa de continuar ligado. E se o teu plotter tiver um botão físico de pausa, também o podes usar, por exemplo para retomar depois de uma troca de camada.
App complementar
Cria com o GD Studio
O Plotter Hub leva a tua arte para o papel. O GD Studio é onde a crias — a app para macOS da Synendo para arte generativa com plotter de caneta. Escolhe entre 50 padrões em 8 famílias, molda-as com controlos em tempo real, e adiciona camadas de texto e de SVG importado. Cada desenho é construído a partir de traços contínuos, por isso a tela mostra exatamente o que a caneta vai desenhar. E o melhor de tudo: o GD Studio envia o teu trabalho diretamente para o Plotter Hub através da tua rede — sem exportações, sem ficheiros para mover.
Explorar o GD Studio
