Plotten over het netwerk.
Plotter Hub maakt van een Raspberry Pi een plotserver in het netwerk voor je AxiDraw-compatibele penplotter. Stuur SVG’s vanaf je computer en laat de Pi het plotten lokaal van begin tot eind afhandelen.
Vereist Raspberry Pi OS
Een kleine server voor je penplotter
Plotter Hub is bedoeld voor plotters in de AxiDraw-klasse, zoals de iDraw H SE A3, die niet voor elke opdracht een aangesloten computer nodig zouden moeten hebben. Sluit de plotter één keer aan op een Raspberry Pi en stuur daarna plots vanaf elk apparaat in het lokale netwerk. Sleep een SVG met Inkscape-lagen erin en Plotter Hub plot ’m laag voor laag — of stuur werk via de HTTP API. Via die API plot GD Studio, Synendo’s app voor generatieve tekeningen op de Mac, rechtstreeks vanaf het canvas naar je penplotter.
Functies
Plotter Hub geeft je de bediening die je nodig hebt voor dagelijks SVG-plotten, zonder van de pagina een controlepaneel te maken.
-
SVG’s uploaden via drag-and-drop
-
Inkscape-lagen selecteren
-
Pauzeren tussen lagen voor penwissels
-
Papierpresets, oriëntatie, marges en passend op de pagina
-
Snelheidsregeling voor pen-omhoog en pen-omlaag
-
Optionele vpype-optimalisatie
-
Live voortgang, tijdsindicatie en voorbeeld van de penpositie
-
Pauzeren, hervatten, annuleren en ondersteuning voor de fysieke pauzeknop
-
Draait als achtergrondservice — start automatisch op bij het opstarten
-
In-app updates met één klik
-
HTTP API voor begeleidende apps en scripts
Vereisten
Je hebt nodig:
-
Raspberry Pi Zero 2 W, 3B+ of nieuwer
-
Raspberry Pi OS Bookworm of Trixie — Lite (zonder desktopomgeving) aanbevolen
-
Een USB-plotter in de AxiDraw-klasse, zoals de iDraw H SE A3
-
Een vertrouwd lokaal netwerk
Een Raspberry Pi Zero 2 W werkt prima als altijd-aan plotserver. Een Raspberry Pi 3B+ zorgt voor snellere voorbeelden en installatie. Een Pi 4 of 5 is meestal overbodig als Plotter Hub het enige is dat draait. Een schone installatie gaat het makkelijkst met Raspberry Pi Imager.
Hoe het werkt
Maak via SSH verbinding met je Raspberry Pi, kloon de repo en voer ./install.sh uit. Het zet een virtuele omgeving op, installeert de AxiDraw API en vpype, registreert Plotter Hub als systemd-service en toont aan het eind de URL die je kunt openen.

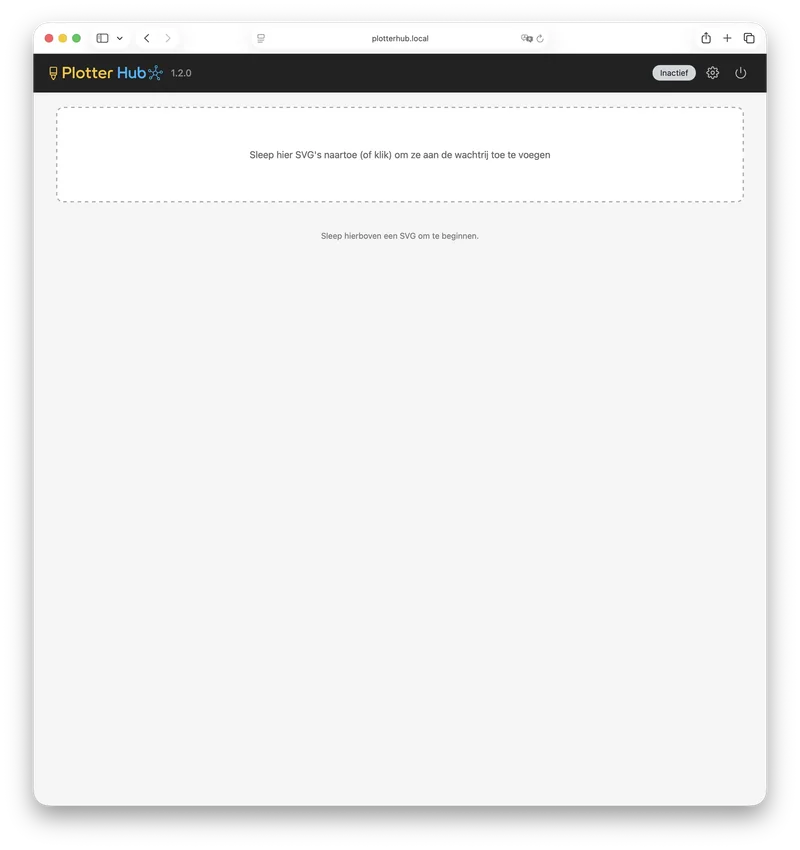

Ga naar http://plotterhub.local, of de hostnaam van je Pi, vanaf elk apparaat in het netwerk. Er is geen login en geen desktop-app om te installeren — het werkt als de webpagina van een netwerkprinter.

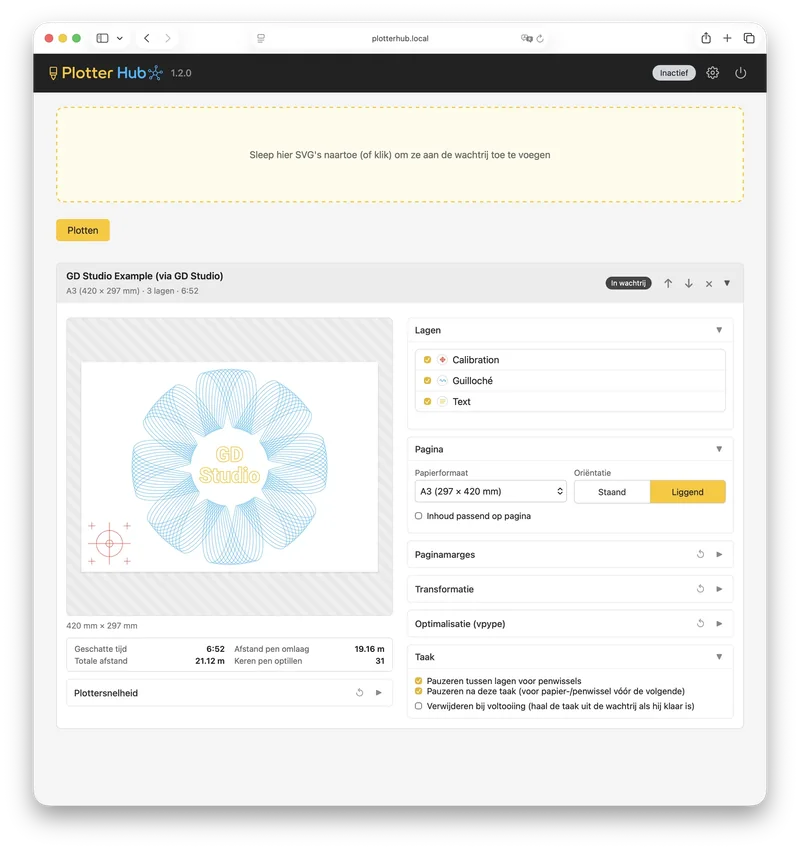

Sleep je SVG erin, kies welke Inkscape-lagen je wilt plotten, selecteer een papierpreset en marges en schakel optioneel vpype-optimalisatie in. Voordat het plotten begint, schat Plotter Hub de tijd, tekenafstand, verplaatsingsafstand en het aantal penliften.

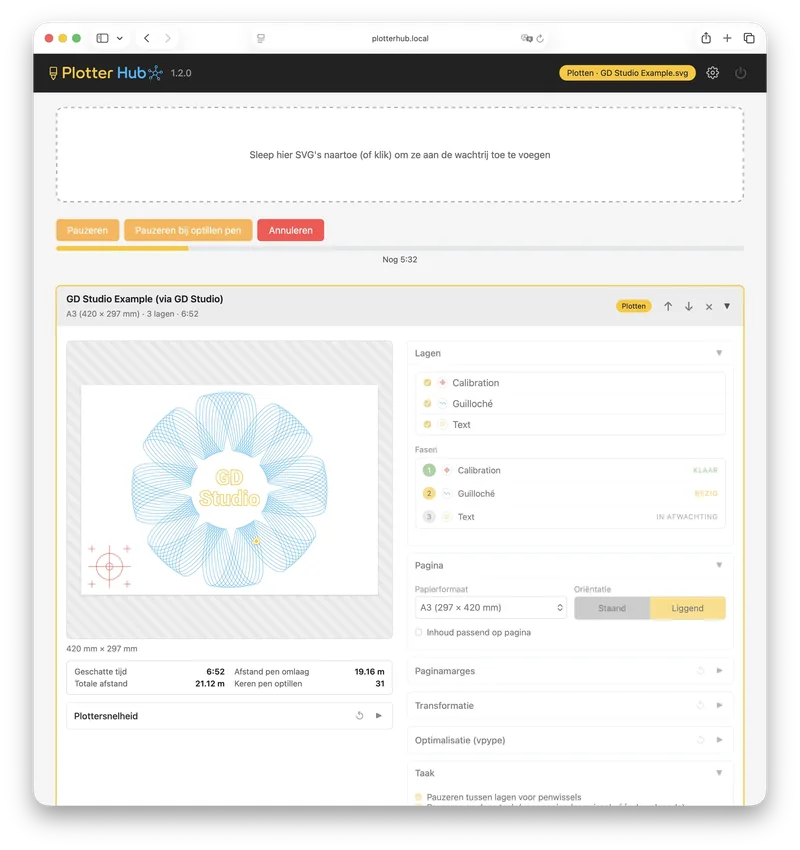

Volg de plot live in de web-UI — de pencursor en voortgangsbalk werken bij terwijl er getekend wordt — en pauzeer, hervat of annuleer van daaruit. Zodra de opdracht is verstuurd, hoeft je computer niet langer verbonden te blijven. En als je plotter een fysieke pauzeknop heeft, kun je die ook gebruiken, bijvoorbeeld om te hervatten na een laagwissel.
Begeleidende app
Ontwerpen met GD Studio

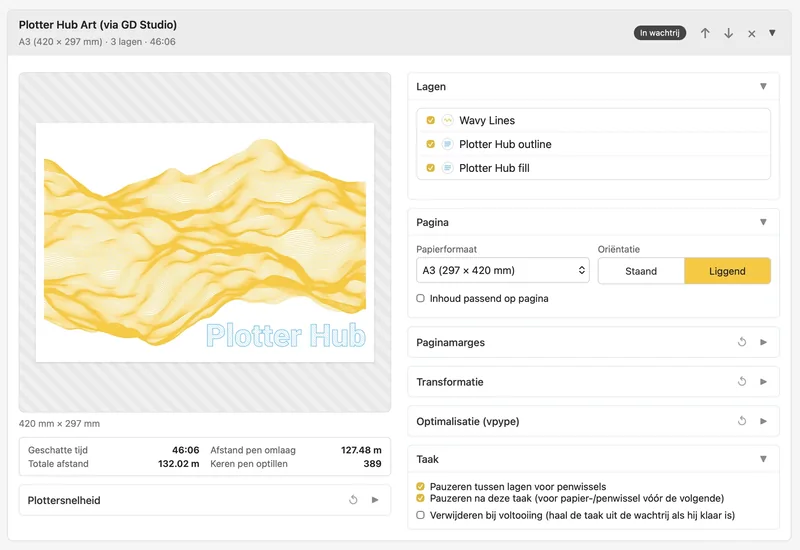

Plotter Hub brengt je kunst op papier. GD Studio is waar je het maakt — Synendo's macOS-app voor generatieve penplotterkunst. Kies uit 50 patronen verdeeld over 8 families, geef ze vorm met live bediening en voeg lagen met tekst en geïmporteerde SVG toe. Elk ontwerp is opgebouwd uit doorlopende lijnen, dus het canvas laat precies zien wat de pen gaat tekenen. Het mooiste: GD Studio stuurt je werk rechtstreeks naar Plotter Hub over je netwerk — geen exporteren, geen bestanden om te verplaatsen.
Ontdek GD Studio
